As5047p модуль магнитного датчика угла преобразователя ABI / Hal SPI отправляет

As5047p модуль магнитного датчика угла преобразователя ABI / Hal SPI

Modname = ckeditor

Точность вывода: 14 битАби(Максимум1024PPR 4096CPR)SPI(0,2 градусов)

Мощность поставляемый режим: 3,3 V-5V(По умолчанию5 В, Может переключаться на сопротивление)

Режим вывода: SPI ABI UWV PWM

Поддержка скорости: highest28000RPM

Выход по умолчанию:Аби (1024PPR)UWV(1 пара уровня)

Интерфейс модуля: SPI ABI UVW

Радиальный магнит: 6*2,5 мм

AS5047PMagnetic кодировщик модуль

Default5vисточник питания, сопротивление может быть установлено to3.3vисточник питания

SupportARDUINO SIMPLC FOC,ODRIVE

SupportSPI Hall ABIOutput mode

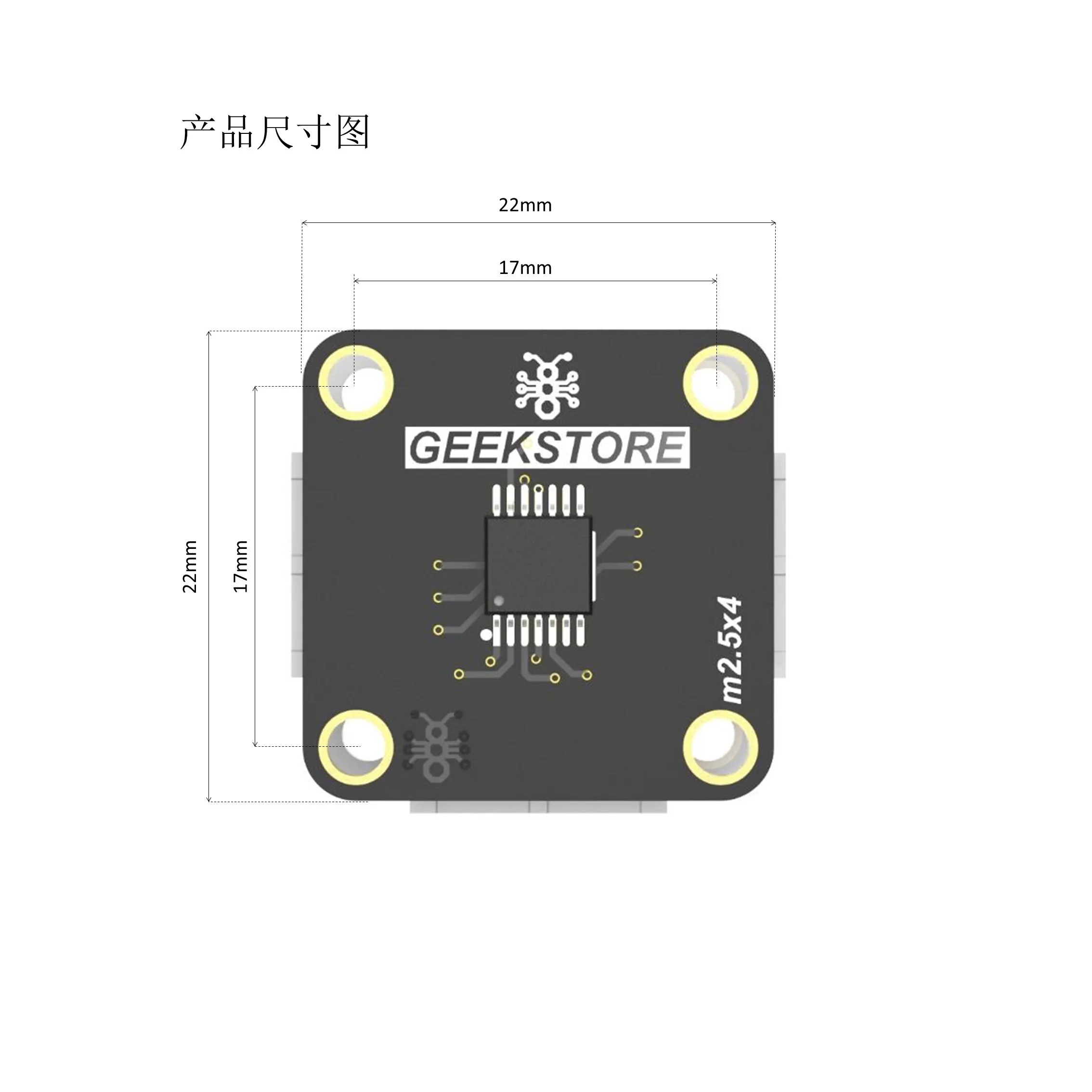

Четыре угловых отверстия 2.6мм, доступные 2.5secure с винтами

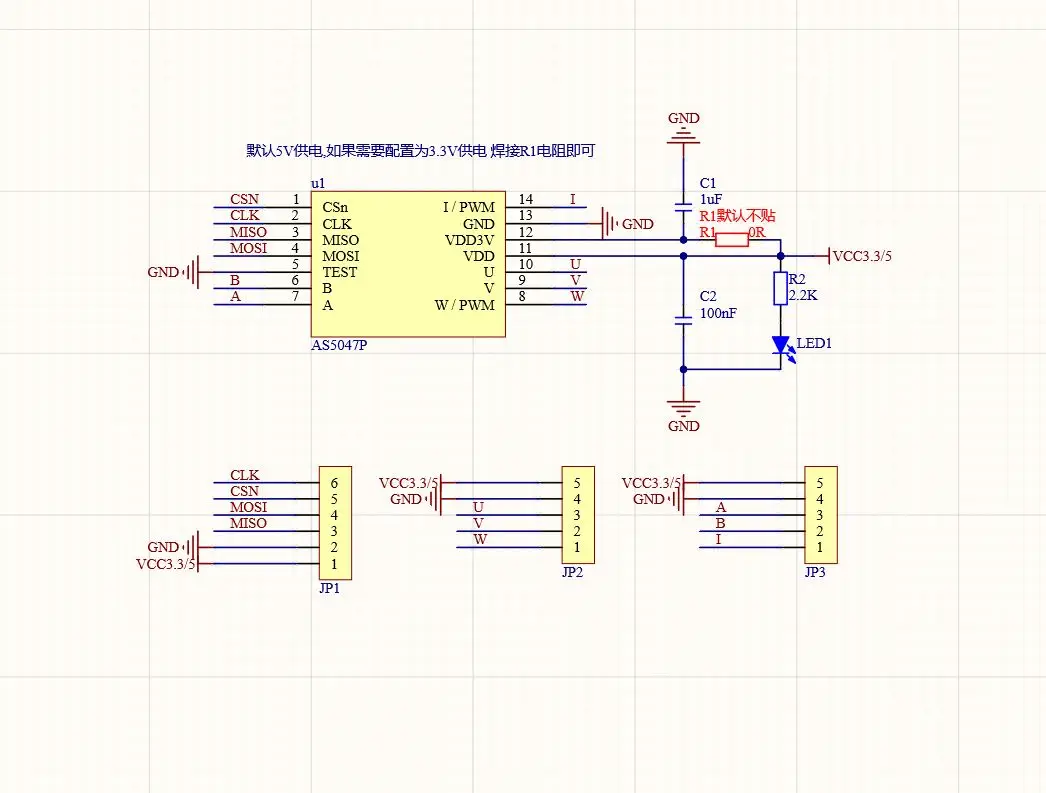

Информация включает ручную схему данных STM32F302R8(CUBEIDE) и драйвер STM32F103C8(KEIL)

Счет Продаж

Модуль AS5047POne

6*2,5 мм один радиальный магнит

ZH1.5 5pinLine2strip (используется для abiandhalcommunication)

Zh1.5 6pinOne line (используется для просвечивания)

Адрес загрузки данных:

//pan.baidu.com/s/12O6iJAEqEK2EkBwLRC6YFw

Код извлечения: 6666

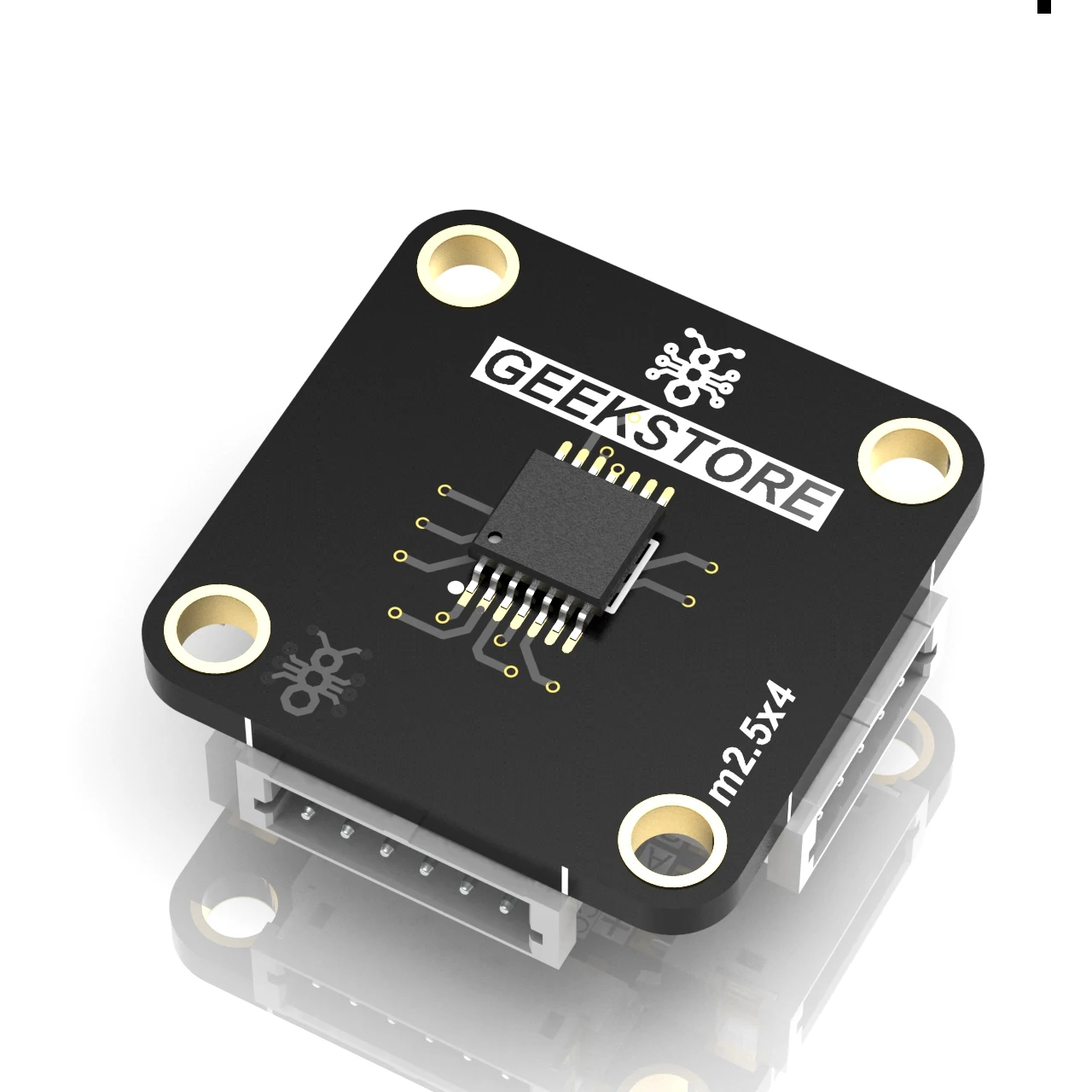

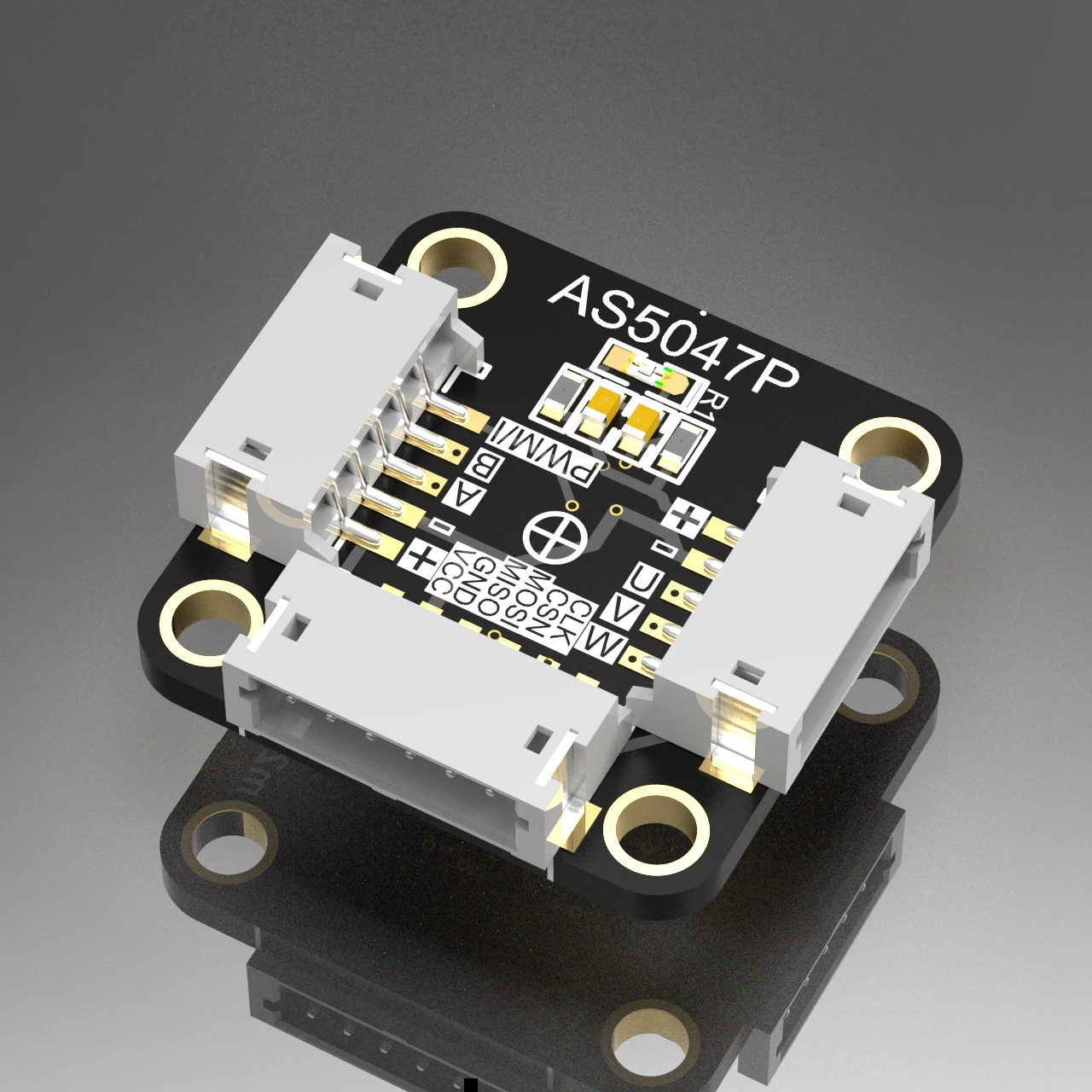

Физическая карта:

Способ установки:
