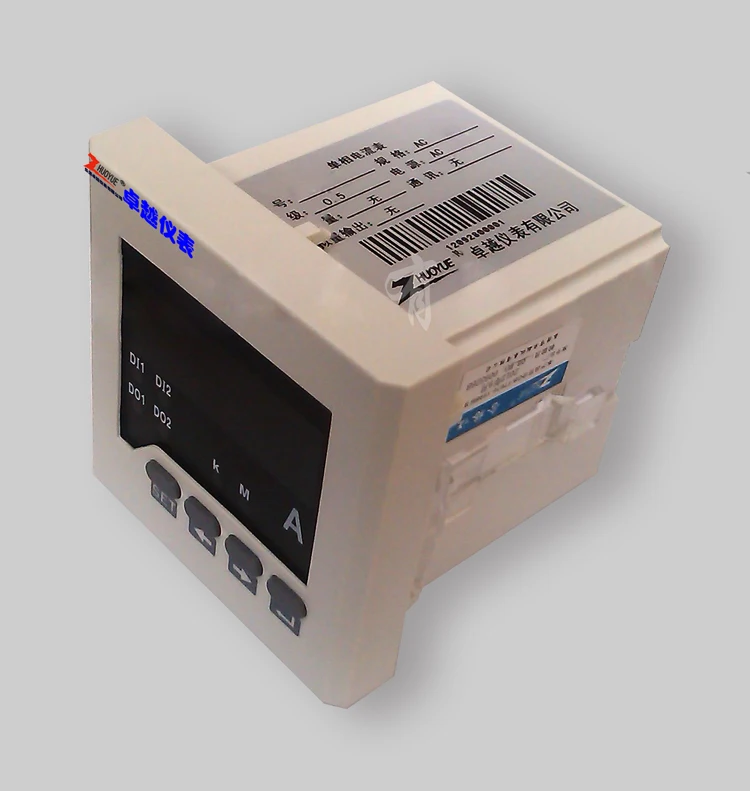

Цифровой дисплей цифровой измеритель тока размер 96*96 AC 2500A/5A/1A DC 2500A/75MV/20MA/4 |display

Цифровой дисплей цифровой измеритель тока размер 96*96 AC 2500A/5A/1A DC 2500A/75MV/20MA/4

модель: ZY-AA31 технические характеристики:переменный ток1A,5А;

постоянного тока75mV,ма,4-20ма

50/5A, 75/5A, 100/5A, 10А, 20А, 50A, 150/5A, 200/5A, 250/5A, 300/5A, 400/5A, 500/5A, 600/5A, 800/5A, 1000/5A, 1200/5A, 1500/5A, 2000/5A, 2500/5A, 300 В, 450 В, 500 В,, 30/5A, 20/5A,,,,, 30А, и

Single пересечение/DC программируемый table specification

главным образом индекс

1.1дисплей номер 4, диапазон отображения: 0.000-9999;

1.2класс точности: 0.5, 0.2;

1.3перегрузочная способность: непрерывная: 1.2 раз, мгновенная: ток 10 раз/5 сек, напряжение в 2 раза/сек.

1.4номинальное входное напряжение: ПЕРЕМЕННЫЙ ток 5А, 1A; ПЕРЕМЕННОЕ напряжение 100 В, 220 В, 380 В;

ПОСТОЯННОГО ТОКА мв, ма, 4-20ма; ПОСТОЯННОЕ напряжение 2 В, 20 В, 200 В, 600 В.

1.5питание: 220В; AC/DC 85 ~ 265 В; AC380V, 48 В; 24В; DC12V; DC

1.6потребляемая мощность: менее 2VA;

1.7прочность изоляции: 2kV/1 мин.;

два, инструмент метод проводки:пожалуйста, обратитесь к случайным схема

три, настройки прибора

11) клавиши клавиатуры:

НАБОРв меню редактора или правильное значение(в цифровом входное состояние).

: в пункте меню перемещается вверх или вниз.

пункт меню иличисленное декремент.

возврата в предыдущее меню, настройки параметров и сохранить настройки.

примечание: 1, стоимость КТ, PT значение входного состояния, кнопку " SET " для курсора вправо ключ

2ПЕРЕМЕННОГО ТОКА значения КАРАТ: CT = ток первичной обмотки трансформатора тока значение/ток вторичной обмотки трансформатора тока значение

ПОСТОЯННОГО ТОКА КТ значение:

КТ =The primary current value/5 (сигнал ПОСТОЯННОГО ТОКА 75mV)

КТ =входной сигнал 100% градусов дисплей значение (входной сигнал ма ПОСТОЯННОГО ТОКА, 4-20ма ПОСТОЯННОГО ТОКА)

3напряжение ПЕРЕМЕННОГО ТОКА значение PT: PT = напряжение первичной обмотки трансформатора напряжения значение/напряжение вторичной обмотки трансформатора напряжения значение

4напряжение ПОСТОЯННОГО ТОКА значение PT: PT = значение дисплея/входное значение

высокая точность измерения однофазного напряжения или напряжения ПОСТОЯННОГО ТОКА

обеспечить цифровой дисплей покупателя, местный запрос данных

программируемый коэффициент напряжения

поддержка rs-485, протокол Modbus-RTU

поддержка вход реле, выход переключателя, аналоговый выход количество отправить

дополнительное питание: 80 В ~ 270 В 220В, AC380V, AC100V, DC48V, DC24V, AC/DC

различные внешний вид, to meet the different requirements of the electrical circuit кабинета

питание: 220В/50 ГЦ

переключите вход: 2

коммутируемый выход: 2 способ

коммуникации: RS485

входной сигнал: AC450V

выходной переменной: 1 способ 4-20ма

другие бывшие заводские настройки (нет инструкции изложены в соответствии с умолчанию)
