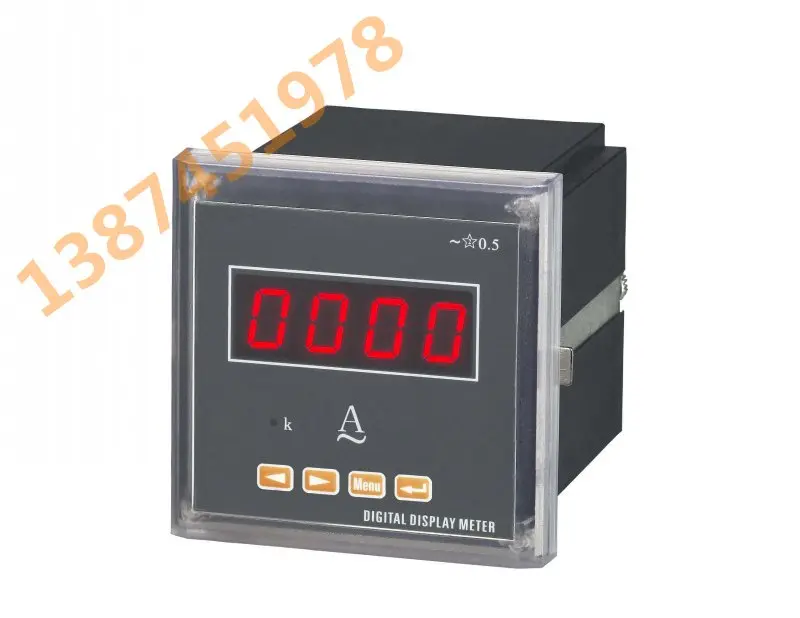

CYZK AI1C однофазный амперметр AV1C вольтметр интеллектуальный измеритель тока|phase
Характеристики
CYZK AI1C однофазный амперметр AV1C вольтметр интеллектуальный измеритель
Описание товара
|
добро пожаловать на запрос: 13587451978
резюме
программируемый однофазный интеллектуальный цифровой дисплей подходит для электроэнергии, система автоматизации управления, различные параметры основных измерения мощности в энергосистеме, таких как ток, напряжение, частота, коэффициент мощности, активная мощность, реактивной мощности, в соответствии с дополнительными функция, можно разделить наX,K,D,Sчетыре серии цифровых инструментов.
Xсерия цифровых приборов, является основной электросети в измерения тока, напряжение, мощность, частота, коэффициент мощности и других электрических параметров и отображения, имеет преимущества интуитивно понятный дисплей, высокая точность, хорошая устойчивость, анти вибрации, ПЕРЕМЕННЫЙ ТОК RMS измерения, can be used in place of серьезные искажения формы волны.
Kсерии интеллектуальный цифровой дисплей инструмент находится вXна основе увеличения соотношения серии ключевых функций. дополнительно со всем прочимRS-485выход интерфейса связиMOdbus-RTUцифровой дисплей инструмент для удобного общения.
Dсерии intelligent variable delivery table is inXна основе увеличения серии аналоговый количество передачи выход(4-20маи так далее, и все путиRS-485интерфейс связи (с использованиеммodbus-RTUпротокол), и может быть непосредственно три ряда цифровой дисплей или одну строку digital switch.
Sсерия цифровой сигнализации и контроля документов находятся наXсерии на основе увеличения реле функцию вывода (для достижения " более ограниченной сигнализация или функция дистанционного управления "), сRS-485цифровой интерфейс, использование стандартныхмOdbus-RTUпротокол " удаленных " функция, соотношение и параметры связи может быть установлен произвольно через приборной панели, flexible and convenient use.
Product lineGB/T13978-2008 GB/T22264.1-2008
технический индекс
параметр | ||
точность оценки | 0.5уровень (интеллектуальный),0.2класс (экономическое) | |
режим отображения | LED | |
вход | номинальное входное | напряжениеAC100V,220 В,380 Ви т. д.;электрический токAC1A,5Аи т. д. |
над нагрузкой | специальные продолжал:1.2раз мгновенной: напряжение2раз/во-вторых, ток10раз/5второй | |
частота | 40 ~ 55 Гц | |
Питания | объем работ | AC,85 ~ 264 В DC: 85 ~ 270 В |
мощность отходов | < 4ВА | |
выходной переменной | DC4 ~ 20mAравной выходной ток нагрузки< 510выходное напряжение нагрузки DC1 ~ 5 В, и т. д.> 20 Комега | |
интерфейс связи | RS485интерфейсModbus-RTUпо умолчанию протокол и скорость передачи данных2400/4800/9600/19200Б. П. | |
релейный выход | релейный выход, мощность контактов реле:AC5A/250сопротивление собственности,DC5A/30 Всопротивление | |
входной переключатель | импульсный вход, сухой узел режим,R< 500подключен к; R > 100 К | |
изоляция выдерживает напряжение | питания и вход> AC2KVпитания и выход>AC2KVвход и выход>AC1KV | |
сопротивление изоляции | более100 момега | |
средняя наработка на отказ | более5000 h | |
рабочая среда | температура хранения:-10~55относительная влажностьменьше или равно93%неагрессивными газовое месторождение | |
условия хранения | температура хранения:-20~75относительная влажностьменьше или равно93% | |
высота над уровнем моря | меньше или равно2500 м | |
внешние размеры и методы установки
описание панели
режим соединения
примечание 1: 60 # как терминал связи, защитный слой может быть связано с экранирование линии или проводки, не должны быть связаны с кабинета (или давления или повреждение молнии инструмент коммуникационный порт).
примечание 2: K серии стол 6 квадратных, 61 квадратных и квадратный метр без 60 # терминал, не подключен к земле.
примечания3трехфазный вольтметр трехфазный три провода проводка может быть показано на рисунке, илиBлиния не подключен12 #терминал подключен непосредственно к14 #терминал.
примечания4: "* " ток в конце провода.
конкретные режим соединения, пожалуйста, обратитесь к продукту случайная схема.
примечание: пожалуйста, до размещения заказа, убедитесь, что типа продукта. Если есть много видов моделей, связь продавцу, чтобы подтвердить в первую очередь. Если нет подтверждения модели, эксперты по умолчанию модель, или поставку запчастей. Пожалуйста сообщил знать! Спасибо вы очень много!
