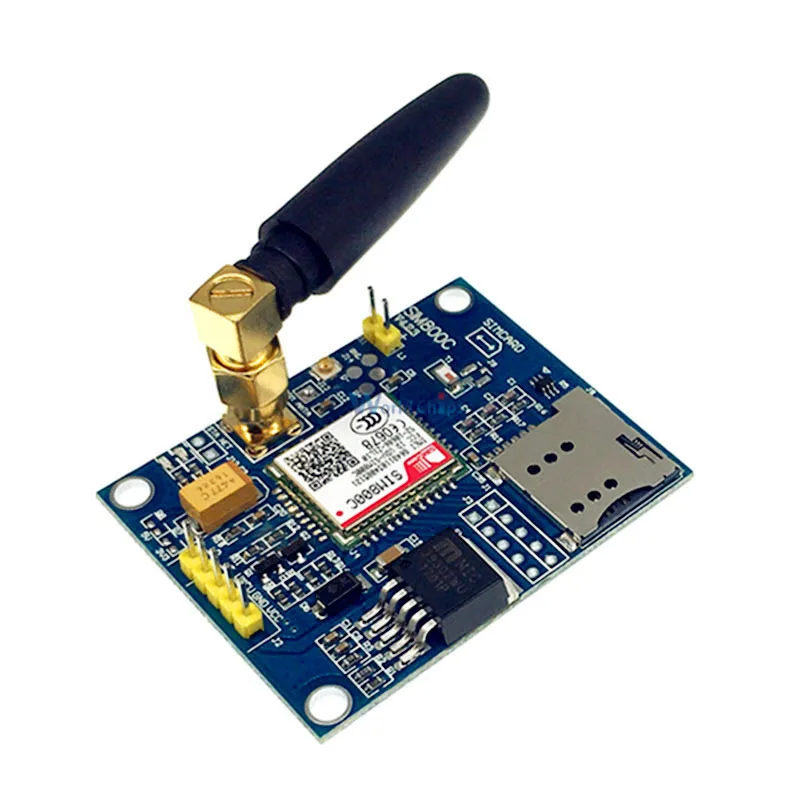

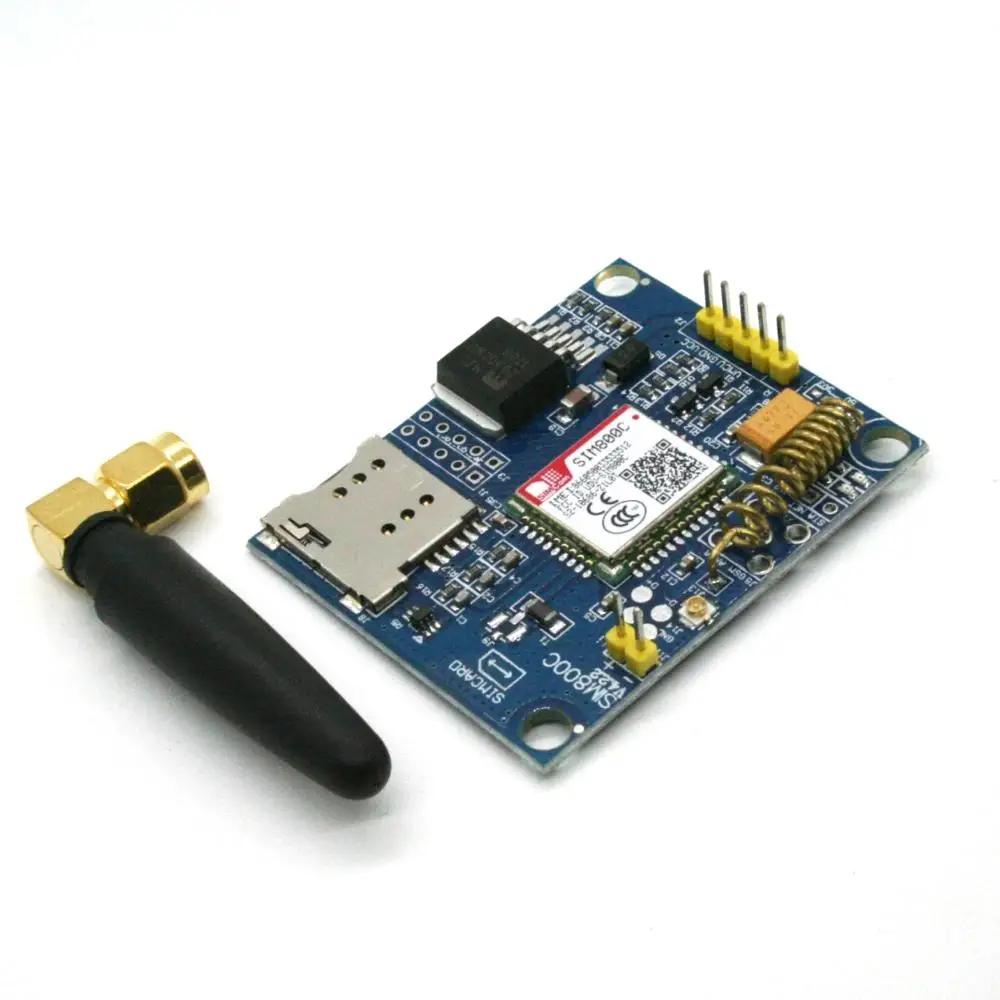

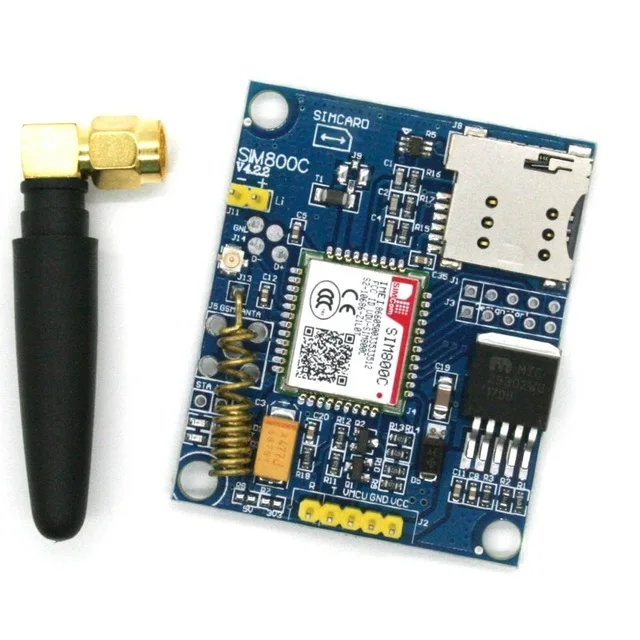

Макетная плата SIM800C модуль GSM GPRS Поддержка сообщений Bluetooth TTS DTMF четыре диапазона

Макетная плата SIM800C модуль GSM GPRS Поддержка сообщений Bluetooth TTS DTMF четыре

Особенности:

• 1. Диапазон входного напряжения 5 в-20 В постоянного тока, диапазон питания для различных случаев питания, студентов и проектов для более удобного использования, GPRS модуль связи пиковый ток очень большой, низкое напряжение, таким образом, чем выше плата разработки, тем меньше напряжение источника питания, Чем меньше интеграция модуля gprs в продукт, плата питания платы развития должна быть учтена, что делает линию электропередачи более 1 мм шириной, как можно короче;
• 2 модуля, подключенных к питанию, автоматически подключаются к сетевому соединению, нет необходимости управлять кнопкой загрузки, включение прямого запуска, устранение необходимости в процессе загрузки, установка штифта ботинка, вы можете управлять пользователем для управления машиной;
• 3. Модуль TTL с контурной схемой уровня, совместимый с различными последовательными портами с одним чипом. Не нужно конвертировать напрямую подключенный;
• 4. Аудиоинтерфейс позволяет облегчить тестирование, отложите гарнитуру и микрофон;
• 5. Поддержка функции TTS \ DTMF, вы можете текст непосредственно через трансляцию языка и вызов для идентификации друг друга ключей, для достижения и 10086 голосовой функции;
• 6. Bluetooth, протокол Bluetooth 3,0, улучшенный Bluetooth антенный сигнал супер, поддержка последовательного порта SPP и аудио услуг;
• 7. Защищены литиевая батарея-приведенный в действие «летучая мышь» интерфейс, вы можете использовать литиевая батарея на батарейках, легко engineering development, 3,7 V литиевая батарея или 18650 литиевая батарея;
• 8. Резервный интерфейс IPEX, SMA интерфейс, пружинный Антенный интерфейс, используется для различных случаев, различных антенн
• Product Описание контакта:
• Заземление: Мощность заземления
• VCC_IN: штырь источника питания, входной DC5V-20V, для питания платы
• RI: звенящий наконечник ядра
• DTR: подготовка терминала данных
• TXD: модуль последовательного порта для отправки pin, TTL уровень (не может быть непосредственно подключен к RS232 уровень)
• RXD: модуль последовательного порта получает pin, TTL уровень (не может быть непосредственно подключен к RS232 уровень)
• U2_R: модуль последовательного порта 2 приема pin
• U2_T: модуль последовательного порта 2 отправить pin
• V_M: Затем целевых плата контроллера микроконтроллер Напряжение 5V/3,3 V (в соответствии со своим собственным микроконтроллер заключается в том, как много v ядро отличить), штырь используется для преобразования платы модуля GSM TXD и RXD для соответствующей логики TTL
• АЦП: ADC обнаружения
• SPP: ядро аудио выход pin
• SPN: ядро аудио выход pin
• MC-: ядро аудио вход pin
• MC +: ядро аудио вход pin
• PWR: Потяните Этот штырь, чтобы включить или выключить модуль
• Летучей мыши: литиевая батарея ввода ПИН-кода, 3,3 v-4,4 v

• SIM800C макетная плата: 1 шт.
