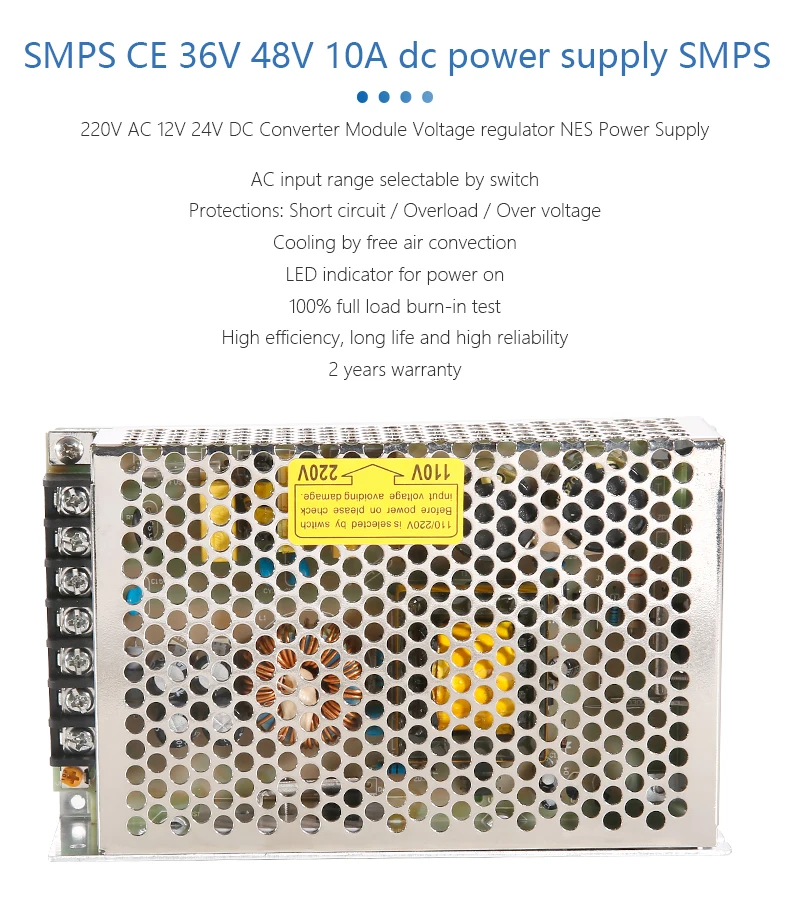

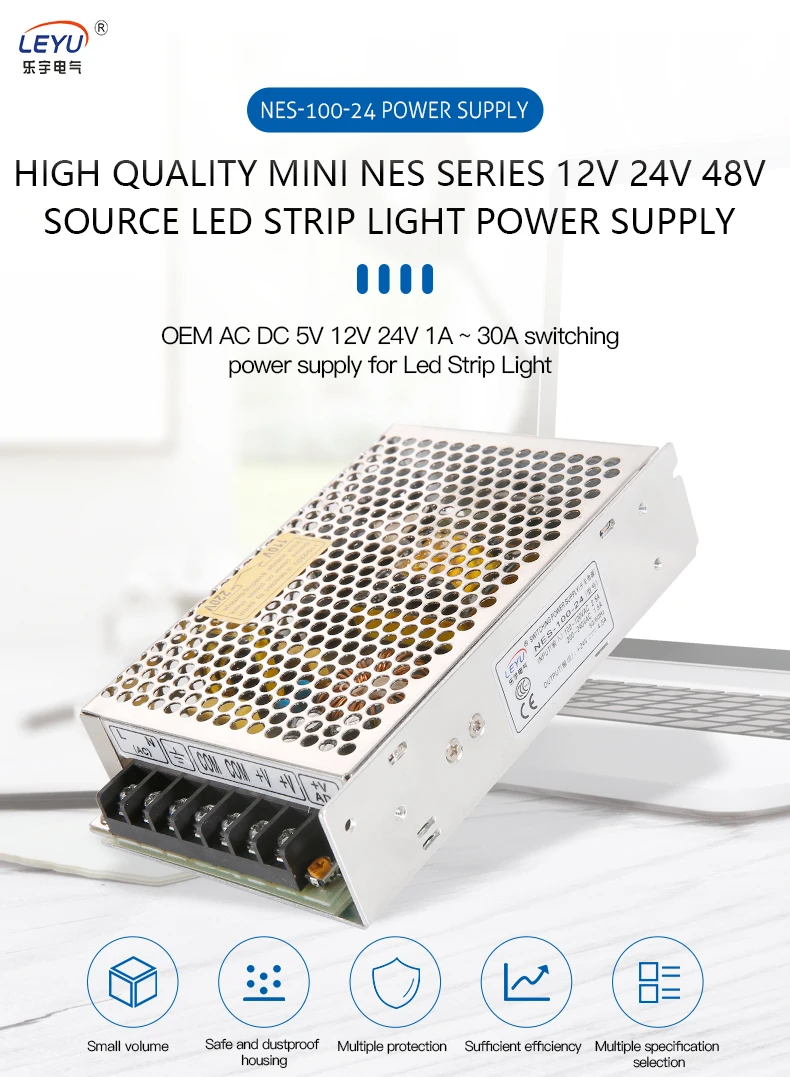

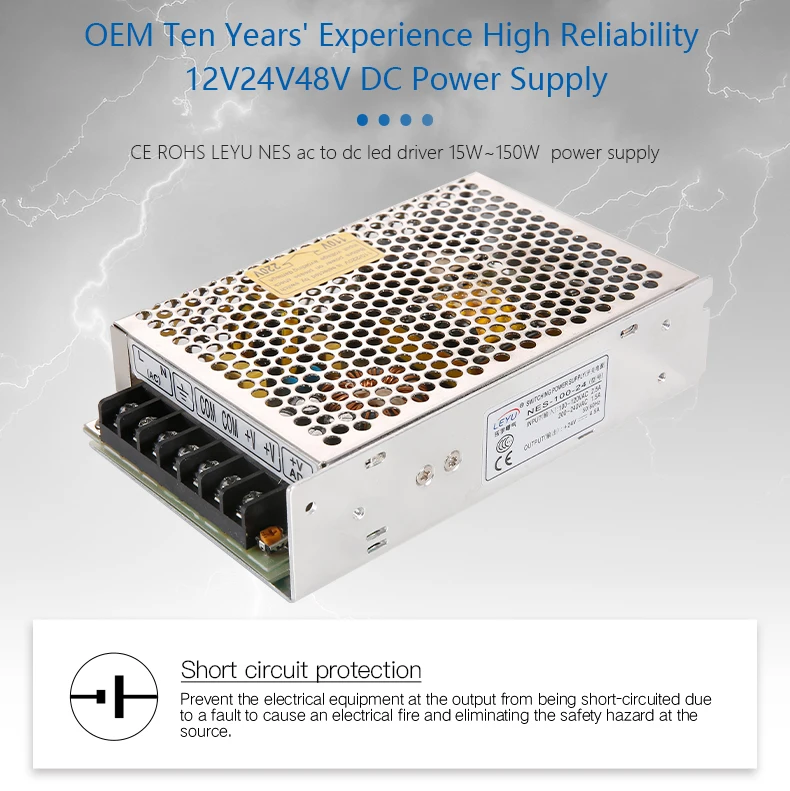

Блок питания переменного/постоянного тока LEYU NES-100 series 5 9 12 15 24 48 В SMPS с одним

Спецификация

Выход

Модель

NES-100-5

NES-100-7.5

NES-100-9

NES-100-12

NES-100-15

NES-100-24

NES-100-48

Напряжение постоянного тока

5 В

7,5 V

9 в

12 В

15 в

24 В

48 В

Номинальный ток

20А

13.6A

11.2A

8.5A

7А

4.5A

2.3A

Диапазон тока

0 ~ 20A

0 ~ 13.6A

0 ~ 11.2A

0 ~ 8.5A

0 ~ 7A

0 ~ 4.5A

0 ~ 2.3A

Номинальная мощность

100 Вт

102 Вт

100,8 Вт

102 Вт

105 Вт

108 ВТ

110,4 Вт

Пульсация и шум

80mVp-p

120mVp-p

120mVp-p

120mVp-p

120mVp-p

120mVp-p

150mVp-p

Напряжение Adj. Диапазон

4,75 ~

7,13 ~ 8,3 В

8,55 ~ 9,9 в

11,4 ~ 13,2 В

14,25 ~ 16,5 в

22,8 ~ 26,4 в

45,6 ~ 52,8 в

5,5 V

Допуск напряжения

± 2.0%

± 1.0%

± 1.0%

± 1.0%

± 1.0%

± 1.0%

± 1.0%

Линейное регулирование

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Регулирование нагрузки

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Настройка, время подъема

1000 мс, 20 мс/230 В переменного тока 1000 мс, 20 мс/115 В переменного тока при полной нагрузке

Время ожидания

30 мс/230 В переменного тока 25 мс/115 В переменного тока при полной нагрузке

Вход

Диапазон напряжения

85 ~ 132VAC / 176 ~ 264VAC выбран переключателем 248 ~ 373VDC

Частотный диапазон

47 ~ 63 Гц

Эффективность

80%

81%

81%

83%

84%

86%

86%

Ток переменного тока

2A/115VAC 1.2A/230VAC

Пусковой ток

Холодный старт 45A

Ток утечки

<2ма/240В переменного тока

Защита

Перегрузка

110 ~ 150% номинальной выходной мощности

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

Перенапряжение

5,75 ~ 6,75 в

8,6 ~ 10,1 V

10,4 ~ 12,2 V

13,8 ~ 16,2 в

17,25 ~ 20,25 в

27,6 ~ 32,4 В

55,2 ~ 64,8 в

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

Окружающая среда

Рабочая температура.

-20 ~ + 60 ℃ (см. «кривую уменьшения»)

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-40 ~ + 85 ℃, 10 ~ 95% RH

Температура. Коэффициент

± 0.03%/℃ (0 ~ 50 ℃)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. По осям X, Y, Z

Безопасность и EMC

Стандарты безопасности

Дизайн относится к UL60950-1, CB(IEC60950-1),CCC GB4943

Выдерживает напряжение

I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100M Ом/500VDC / 25 ℃ / 70% RH

Эмиссия Эмс

Соответствие EN55022 (CISPR22) Класс B, EN61000-3-2,-3

ЭМС иммунитет

Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1, светильник промышленного уровня, критерий А

Другие

Размеры

159*97*38 мм (Д * Ш * В)

Вес

0,55 кг

Упаковка

30 шт/коробка/17,5 КГ/0,97 куб. См
