HD видео карта захвата 4 канала HD SD 3G-SDI Pro захват

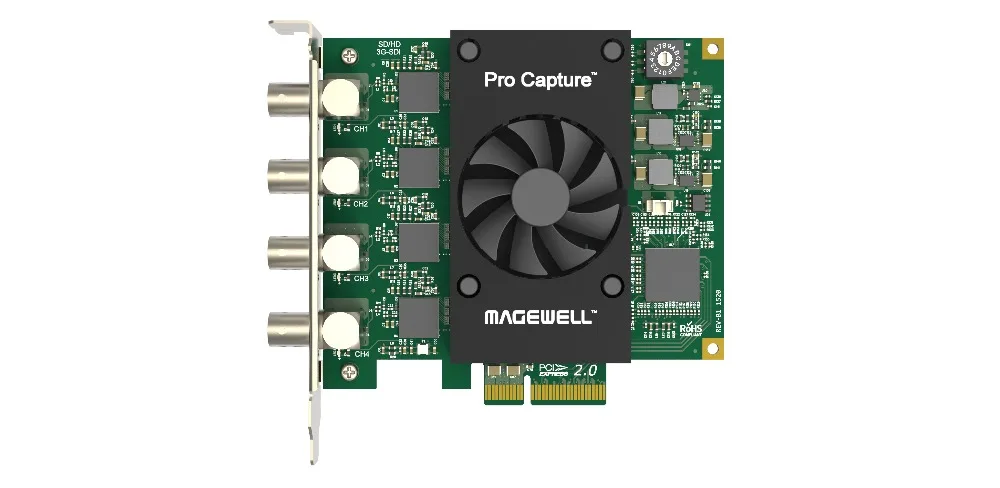

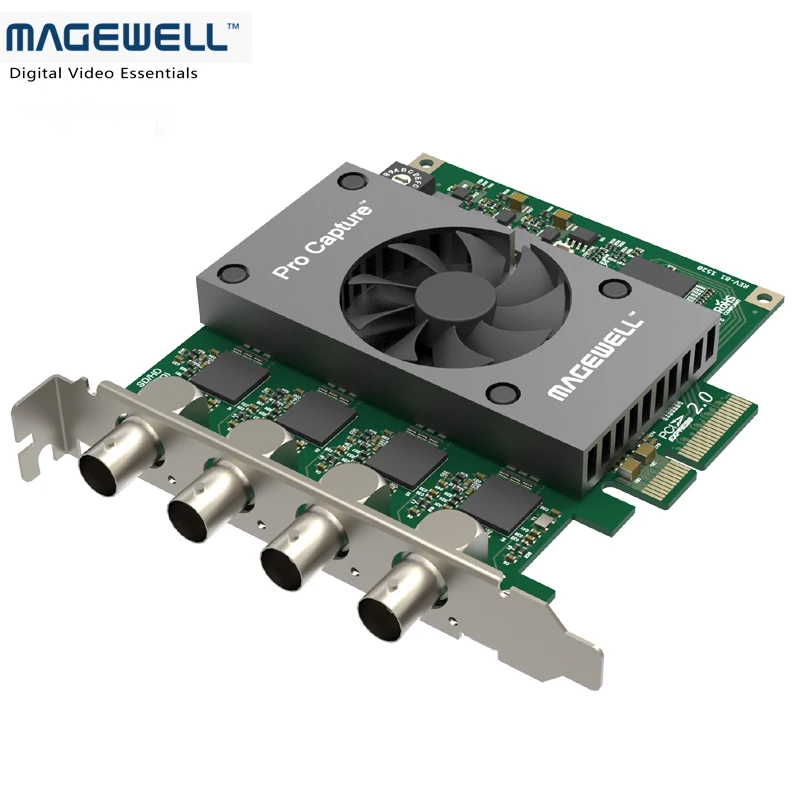

Magewell Pro Capture Quad SDI Спецификация:

Поддерживаемая ОС
Окна:
Windows 7/8/8.1/10/сервер 2008/сервер 2008 R2/сервер 2012/сервер 2016 (x86 & x64)
Linux (поддержка x86, x64 и ARM architecture)
Ubuntu 12,04/14,04/16,04/17,04/17,10 (x86 & x64)
CentOS 6,5/7 (x86 & x64)
Fedora 25/26/27 (x86 & x64)
Красная шапка, 6,5 и более поздних версий (x86 и x64)
Другие ОС Linux с версией ядра 2.6.35 и выше
Mac
OS X 10,9/10,10/10,11
MacOS 10,12/10,13
Рекомендуемая ОС (протестирована)
Окна
Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)
Linux
Ubuntu 12,04/14,04/16,04 (x86 & x64)
Ubuntu 17,04/17,10 (x64)
CentOS 6,5/7,2 (x86 & x64)
Fedora 25/26 (x64)
Красная шапка, 6,5 (x86 и x64)
Mac
OS X 10.9.5/10,10/10.11.2/10.11.3/10.11.4
MacOS 10,12/10.13.2/10.13.3
Поддерживаемые APIs
Окна
DirectShow
Направляющие
Wave API/DirectSound/WASAPI
Linux
V4L2
ALSA
Поддерживаемое программное обеспечение
VLC
VirtualDub
OBS
XSplit
VMix
VidBlaster
Передача данных
Microsoft Media Encoder
Adobe Flash Media Encoder
Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

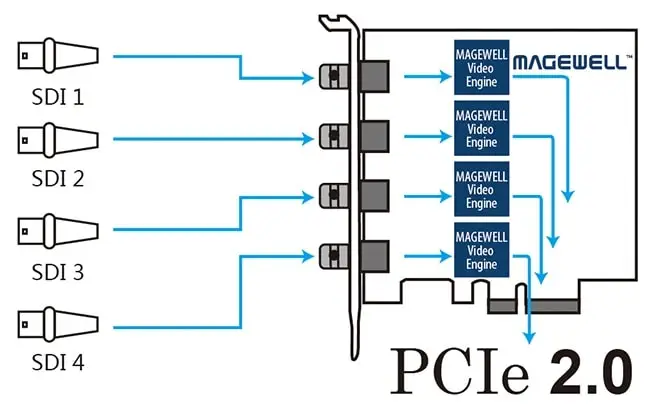

Входные интерфейсы
4x BNC
SD/HD/3G SDI
Хост-интерфейсы
PCIe Gen2 x4
Входные характеристики
Поддержка разрешения входного видео до 2048 × 1080 пикселей
Особенности SDI
Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для HD сигналов
Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS
Поддержка режима 2K (2048 × 1080)
Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи
Поддержка глубины цвета 10/12 бит
Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
Поддержка до 8 (моно) аудиоканалов на 48 кГц (Каналы 1-8 из 16 доступных в спецификации SDI)
Поддержка извлечения информации о создании аудио и данных о состоянии канала
Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен
Ограниченная поддержка для захвата первого соединения двух интерфейсов:
YCbCr 4:2:2 10-битная 1080p 50/59.94/60: захватили как 1080i 50/59.94/60
YCbCr 4:4:4 10-битная: захватили как 4:2:2
RGB 4:4:4: R/B
Форматы видеозахвата
Поддержка разрешения изображения захвата до 2048 × 2160 пикселей
Поддержка скорости захвата кадра до 144fps. (Фактическая частота кадра захвата может быть ограничена пропускной способностью PCIe, а при более высоком разрешении изображения-выше 1280 × 1024-пиксельными часами бортового оборудования для обработки видео. Например. Максимальная частота кадров при 1920 × 1080 = ~ 80 кадров в секунду.)
Поддержка для 4:2:0 8-битный захвата форматы: NV12, I420, YV12
Поддержка для 4:2:2 8-битный захвата форматы: YUY2, ываыв, UYVY
Поддержка для 4:4:4 8-битный захвата форматы: V308, IYU2, V408, BGR24, BGR32
Поддержка для 4:4:4 10-битная захвата форматы: V410, Y410
Больше форматов захвата поддерживаются через Pro capture SDK для DirectKS
Особенности обработки видео
Два трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждого
Полный 10-битная обработка видео
Видеосъемка
Масштабирование видео
Видео-де-переплетения
Плетение
Топ из смеси и низа
Только верхнее поле
Только нижнее поле
Конвертация соотношения видео
Автоматический или ручной выбор входного соотношения сторон
Автоматический или ручной выбор соотношения сторон захвата
Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)
Преобразование цветного видео формата
Автоматический или ручной выбор входного цветового формата и диапазона квантования
Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности
Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
Поддержка ограниченного или полного диапазона квантования
Поддержка ограниченного, полного и «расширенного диапазона» насыщенности
Конвертация частоты видео кадра
Видео OSD композиция
Поддержка изображения экранного меню PNG (до 2048 × 2160)
Поддержка динамической загрузки изображения RGBA OSD через SDK
Несколько карт в системе
Поддержка нескольких карт, подключенных к одной системе
Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F
Дерево устройств системы будет отображать «01: Pro Capture AIO», когда поворотный переключатель установлен на 1 и так далее
Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)
Несколько потоков захвата
Неограниченный поток захвата для любого входного канала
Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока
Ультра низкая поддержка задержки
Задержка 64 видео линий
Режим частичного уведомления в SDK
Отметка времени и синхронизация A/V
Аппаратные часы с высоким разрешением 100ns
Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами
Аппаратные часы можно синхронизировать через карты (через SDK)
SG-DMA видеозахвата
~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2,0
~ 200 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1,0
Поддержка автоматического обнаружения поверхности графического процессора Intel tiled
Поддержка чипсетов видеоадаптера DirectGMA для AMD
Поддержка GPUDirect для чипсетов видеоадаптера Nvidia
SDK
Pro Capture SDK для DirectShow для легкой интеграции (Windows)
Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
Настройки драйвера Windows
Все варианты могут управляться тремя уровнями ключа регистрации: глобальный уровень, уровень продукта и уровень устройства
Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации
Обновление прошивки
Несколько карт в одной системе можно модернизировать одновременно
Карты могут быть модернизированы без отключения питания системы, когда он не используется
Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и выше.
Светодиодный индикатор
Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.
Форм-фактор
Дополнительный профиль PCIe x4
112,15 мм x 102,92 мм (без кронштейн PCI)
Энергопотребление
Максимальный ток при 12 В: ~ 0,77 A
Максимальный ток при температуре не выше 3,3 V: ~ 2,52 A
Максимальная потребляемая мощность: ~ 17,1 Вт
Рабочая среда
Рабочая температура: от 0 до 40 градусов C
Температура хранения: от-20 до 70 градусов C
Относительная влажность: от 5% до 90% без конденсации
