Материнская плата Reprap MINI V2.0 DIY панель управления принтером основная

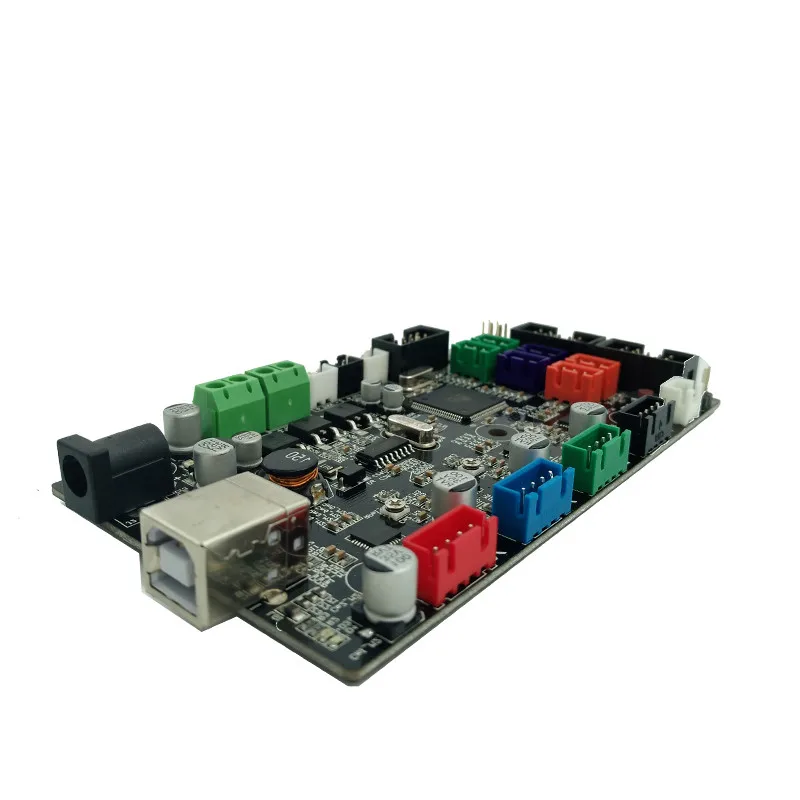

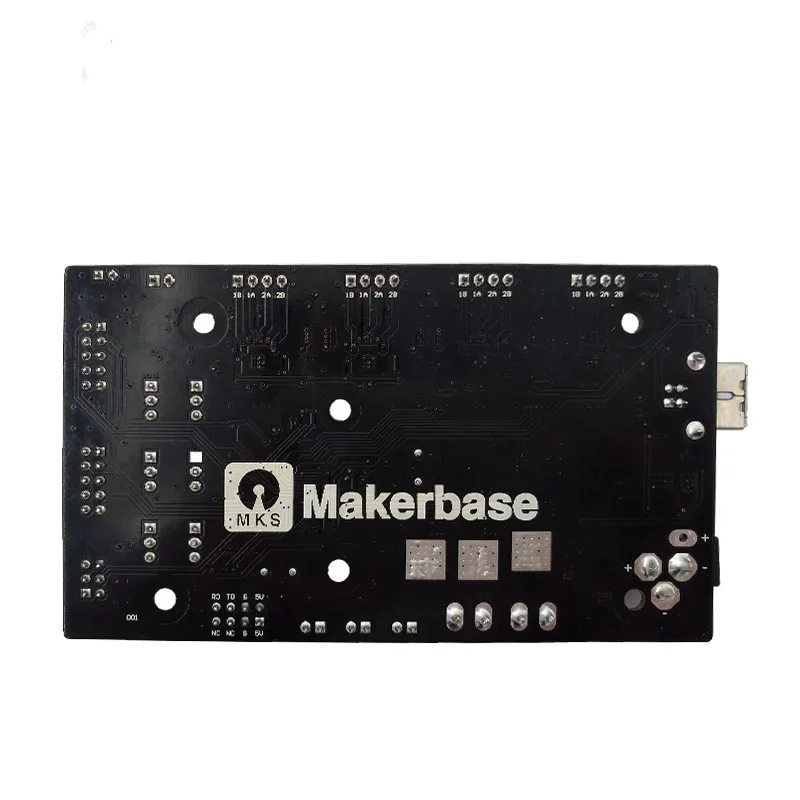

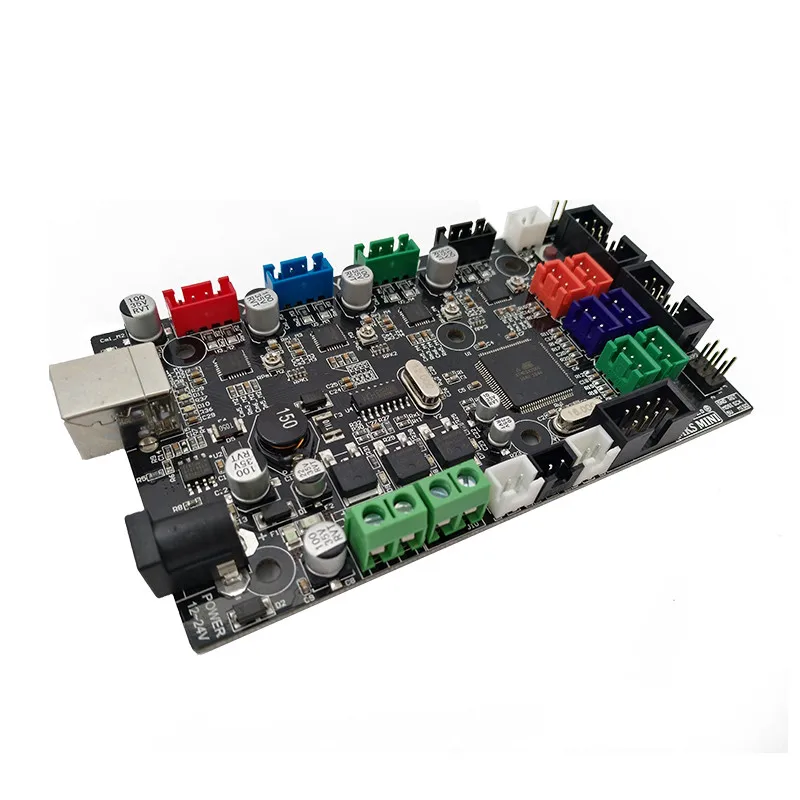

MKS MINI V2.0

Упаковочный лист:

1 шт. * MKS MINI V2.0

1 шт. * USB

Обзор

MKS MINI-это универсальное электронное решение для 3D-принтера и станка с ЧПУ.

Он оснащен бортовым ATmega2560. MKS MINI подходит для одного экструдера и бесплатной печати на кровать.

По сравнению с V1.2,

V2.0 Обновлено ниже:

1. Нет необходимости добавлять модуль MOS для управления подогреваемой кроватью.

2. Используйте CH340 вместо 16u2.

3. Встроенный HR4988.

4. Поддержка 12v/24v.

5. Используйте специальный чип питания MP158.

Обратите особое внимание на:

1. Пожалуйста, убедитесь в положительном и отрицательном подключении перед передачей питания

2. Пожалуйста, не подключайте двигатель и не приводите его под напряжением. Легко вызывают привод для записи, и не регулирует ток в Бег процесс мотора. Правильный способ-выключить питание, вытащить двигатель, сбросить электричество, отрегулировать потенциометр и измерить напряжение на потенциометре, зная, что измеренное напряжение такое же, как и ожидалось. Не подключайте к противоприводу, иначе он сожжет драйвер или даже сожжет материнскую плату!

Совместимые Процессоры Atmega2560 и прошивка RAMPS.

Расположение монтажного отверстия такое же, как Arduino Mega2560.

2x разъемы ADC для термисторов.

2x PWM способный мощность mosfet выходы с селектором напряжения для основной мощности. (экструдер, вентиляторы).

6x концевые концы.

4 слоя печатной платы, оптимизированная теплоотдача.

Восстанавливаемый предохранитель для защиты от короткого замыкания.

Совместимость с MKS TFT сенсорным экраном, LCD2004 и LCD12864 и т. д.

Схема подключения основной платы:

Схема размеров:

Карта PIN порта:
