BrandRigol NFP-3 RF комплект зондов ближнего поля | Инструменты

BrandRigol NFP-3 RF комплект зондов ближнего поля |

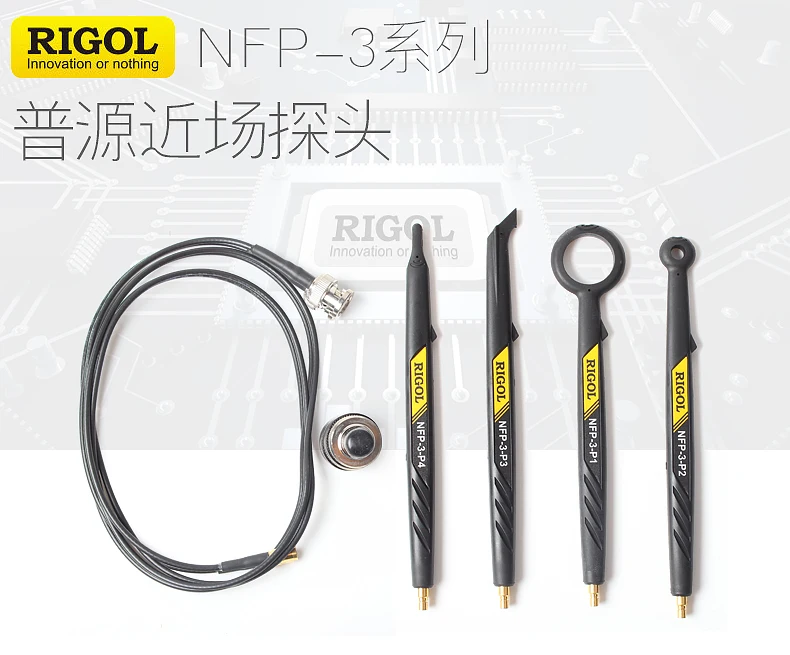

ВRigol NFP-3Используется с спектральным анализатором серии RIGOL DSA для тестов EMI электронных продуктов. Его можно использовать для проверки прочности магнитного поля и каналов соединения магнитного поля на поверхности электронных компонентов, а также среды магнитного поля возле электронного модуля, чтобы быстро найти источник помех. NFP-3 включает в себя четыре модели (NFP-3-P1, NFP-3-P2, NFP-3-P3 и NFP-3-P4).


Особенности

• Частотный диапазон: от 30 МГц до 3 ГГц
• Один набор включает четыре типа зонда, обеспечивает оптимальную чувствительность и разрешение
• Минимальное разрешение: 2 мм; Возможность улавливания близкого поля излучения одноконтурной линии
• Подходит для тестирования электромагнитной утечки внутри кабеля
• Измерительный инструмент для предварительного тестирования EMI, устранения неисправностей и проверки дизайна
• Определение частоты и относительной интенсивности спектральных компонентов источника помех

Измерение соединения

Режим подключения NFP-3 и анализатор спектра, как показано на рисунке ниже.
