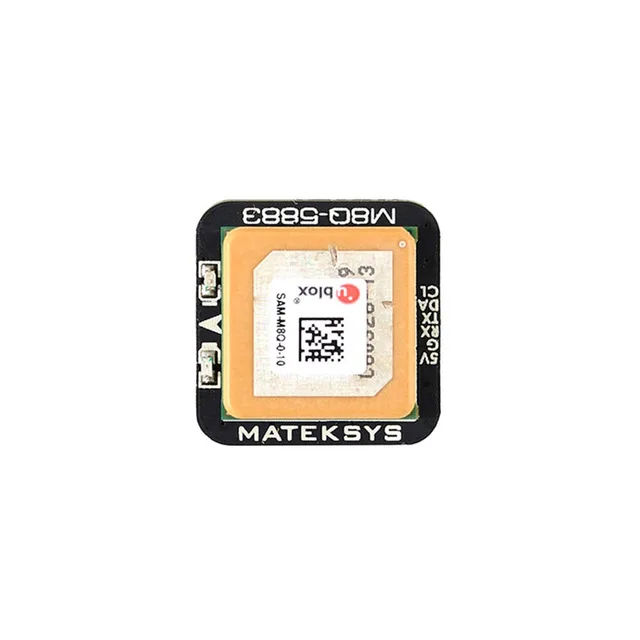

Matek Systems M8Q-5883 Ublox SAM-M8Q GPS & QMC5883L модуля компаса для дрона с дистанционным управлением с видом от первого лица

Параметры:
Производитель: Matek
Название товара: GPS и компас модуль M8Q-5883

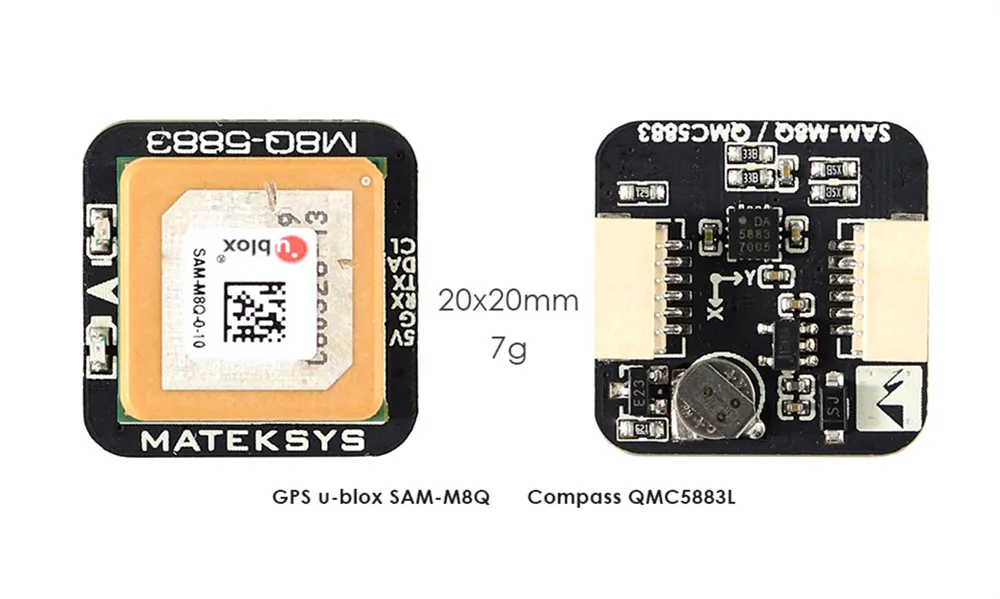

Размеры: L20 x W20 x H10 мм
Вес: 7 г
Диапазон входного напряжения: 4 ~ 6 в
Интерфейс Uart (Tx,Rx) для GPS SAM-M8Q
I2C (DA,CL) интерфейс для компаса QMC5883L
Аккумулятор для запуска горячего модуля

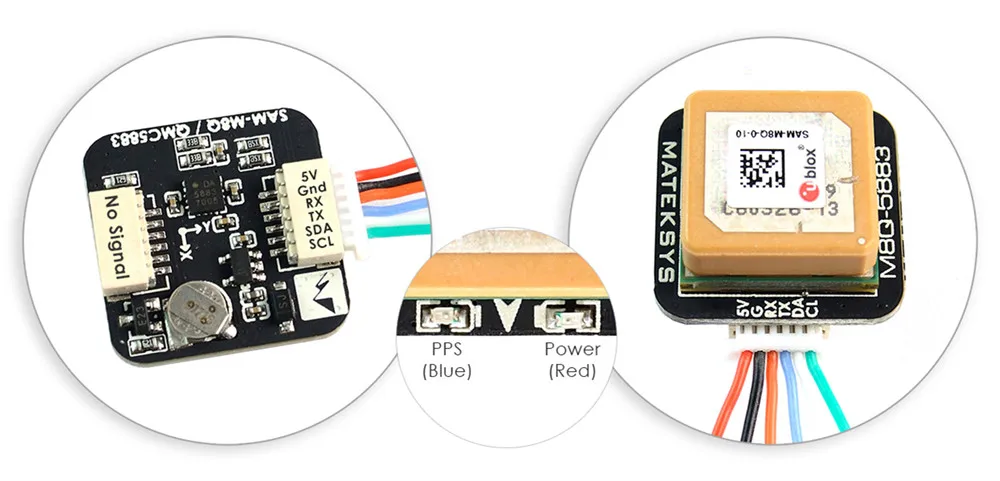

Светодиодный индикатор питания (красный) и импульсный светодиодный индикатор времени (синий)
Поддерживается INAV/Betaflight/Ardupilot и т. Д.

Особенности:
-72-Канал u-blox M8 двигателя GPS L1C платеж после получения чека к оплате SBAS L1C платеж после получения чека к оплате QZSS L1C платеж после получения чека к оплате QZSS L1 сейф, ГЛОНАСС, L1OF, Galileo E1B/C

-Бортовой ультра низким уровнем шума 3,3 V регулятор напряжения и ВЧ-фильтр электромагнитных помех для блокировки шума-Оснащен дополнительным фронтальным LNA для оптимальной производительности и фронтальным фильтром для повышения иммунитета от помех-Встроенная GNSS патч-антенна, низкое энергопотребление-Соединительная антенна 15x15 мм обеспечивает наилучшие компромиссы между производительностью круговой поляризованной (RHCP) антенны правой руки и небольшим размером
Быть интегрированным в любой дизайн.-Встроенный магнитный датчик QMC5883L
-Максимальная скорость обновления навигацииОдин ГНСС до 18 Гц2 параллельных ГНСС (GPS и ГЛОНАСС) до 10 Гц-Горизонтальная точность определения местоположения (GPS и ГЛОНАСС) 2,5 м КЭП-Скорости точности 0,05 м/с-Холодный старт 26 sПоддерживаемые холодные старты: 2 sБыстрый запуск 1 s
  Высокая чувствительность сенсораОтслеживание и навигация: -165 дБмПовторное приобретение: -158 дБмХолодный запуск: -146 дБмГорячий запуск: -155 дБм

Советы:
-По умолчанию включены GPS, ГЛОНАСС, SBAS, QZSS -Синий PPS светодиодный мигание (1 Гц) означает 3D фиксацию -Частота обновления 1 Гц и baudrate 9600 по умолчанию -Бод 9600 ~ 115200 поддерживается INAV/BF/Ardupilot -Скорость обновления 5 Гц с протоколом INAV UBLOX -Скорость обновления 10 Гц с протоколом INAV UBLOX7 -Выравнивание компаса (стрелка вперед): INAV/BF: CW 270 ° флип Ardupilot/Миссия Планировщик: вращение нет -BF не поддерживает положение GPS и RTH, режим спасения GPS поддерживается BF3.5 или последним. -Не нужен Компас для фиксированных крыльев с прошивкой INAV -Царапины на керамической антенне являются результатом настройки антенны ublox.

U-центр Windows

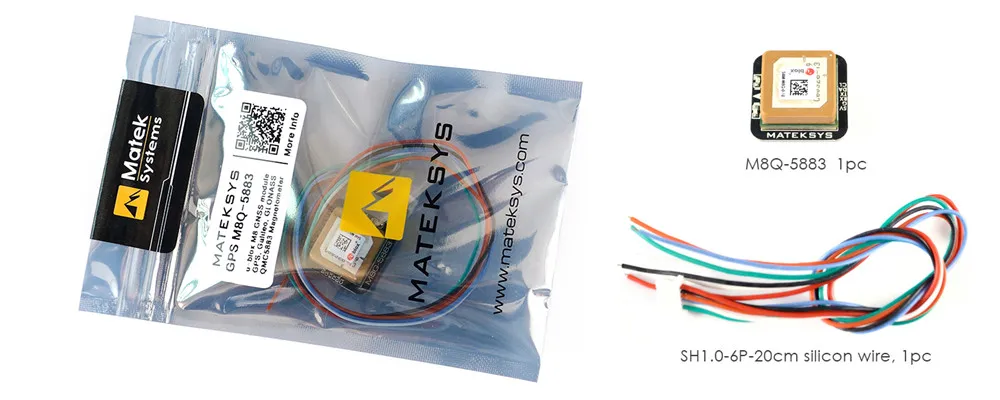

Посылка включает в себя:
1x M8Q-5883 модуль
1x SH1.0-6P 20 см кремниевой проволокой
1 прозрачная термоусадочная трубка из ПВХ
