ZJ LCD M метр контроллер + потока Сенсор клапан Питание для воды Жидкость измерения

ZJ LCD M метр контроллер + потока Сенсор клапан Питание для воды Жидкость

Датчик расхода воды quanity контроль цифровой ЖК-дисплей ZJ-LCD-M

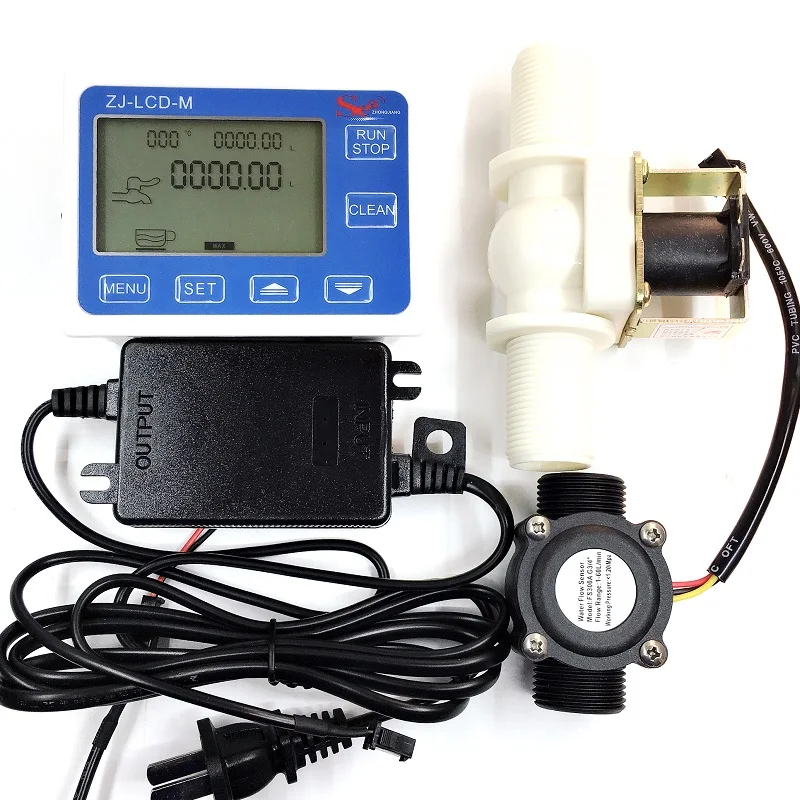

ZJ-LCD-M расходомер + 1 шт. G1/2 "Датчик потока + 1 шт. клапан + 1 блок питания

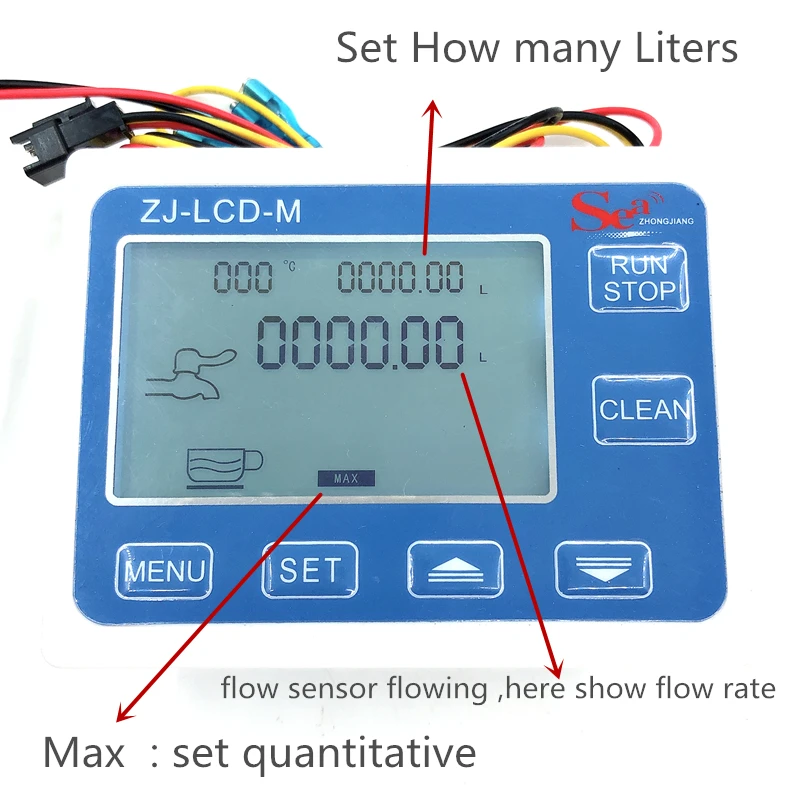

(Можно настроить, чтобы остановить поток воды на желаемом объеме:

Пример набора потока 10л, когда измерение потока reach10L, контроллер позволяет клапану закрывать поток воды)

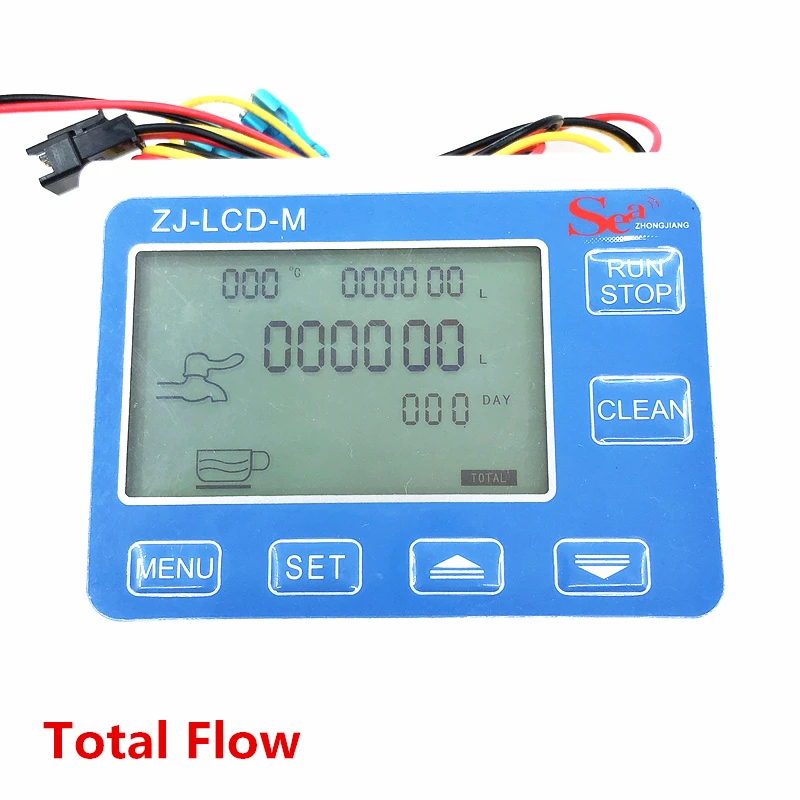

Или Измерение общего расхода и показывает скорость потока.

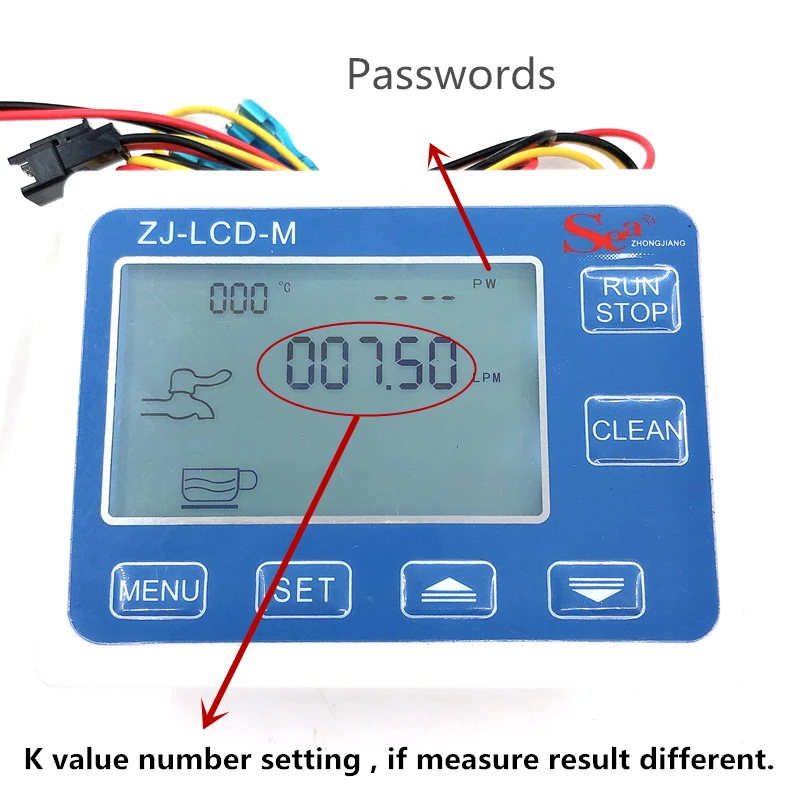

Контроллер ЖК-дисплея для измерения жидкости в воде

1. Рабочая Напряжение диапазон: Макс DC24V ± 8V / 1A

2. Рабочее напряжение магнитного клапана: DC12V / 0.3A-0.5A

3. Измерение количество диапазон: 0,1-9999 подстилки

4. Напряжение датчика потока: DC5V

5. Вы можете установить: 1-9999

6. Размер ЖК-дисплея: д 103 x Ш 78 мм

7. Датчик расхода 4,5 ~ 15В рабочее напряжение

Характеристика:

Датчик потока FS300A технические данные

(1) Расход: 1 ~ 60 л/мин
(2) Пульс потока: F = 11 * Q ± 5% , Q = L/min
(3) Рабочее напряжение: в пост. Тока ~ 15 в
(4) Рабочий ток: 15 мА
(5) Давление: макс. 1,5 МПа
(6) Рабочая температура: -20 °C ~ + 80 °C,
(7) минимальное сопротивление изоляции: 100 м Ом
(8) выходной импульсный Рабочий цикл: 50% +/- 10%
(9) Максимальное выходное импульсное напряжение: >DC4.7V (входное напряжение DC5V)
(10) минимальное выходное импульсное напряжение:<DC0.5V (входное напряжение DC5V)
(11) Датчик: Датчик Холла, цифровой выход.

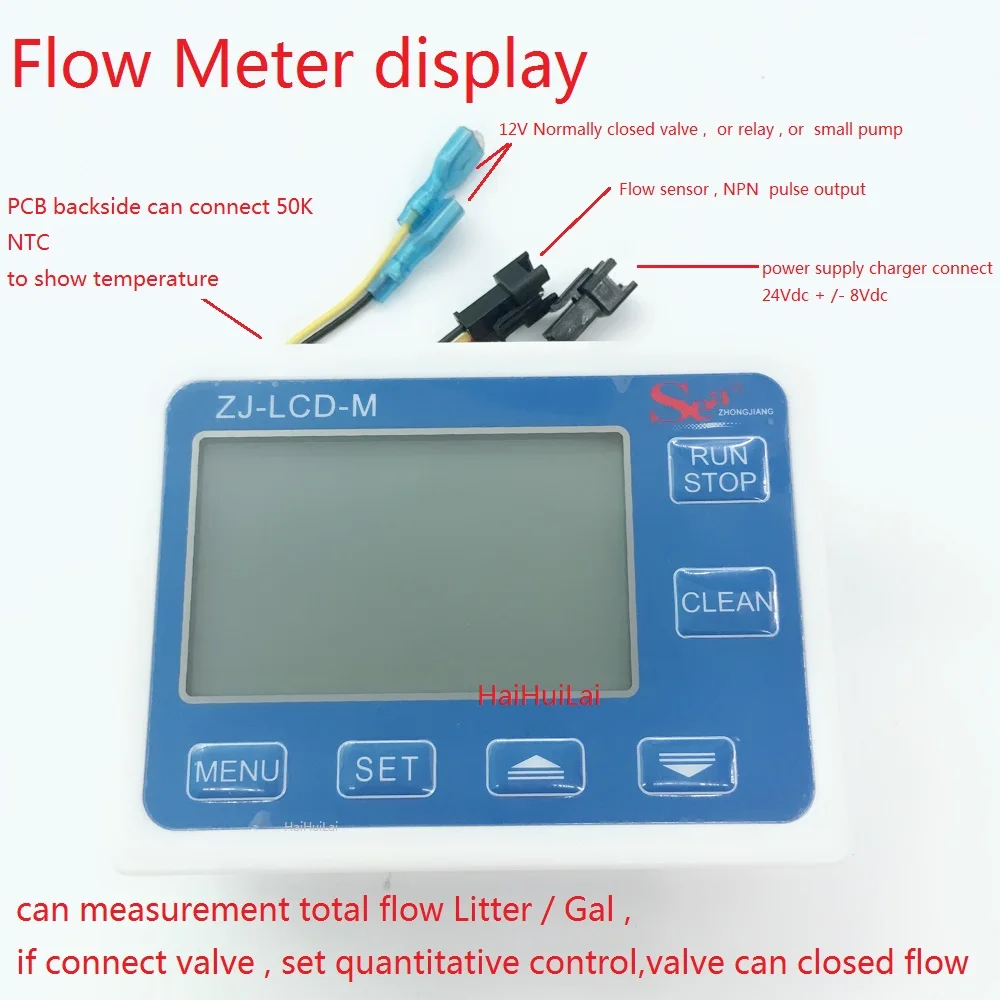

(12) проводное соединение:
Терминал 1 (красный) : Vdd "+"
Терминал 2 (черный) Vout " - "
Терминал 3 (желтый): выход сигнала

Электромагнитный клапан: обычно закрытый вход, 12 В, 1/2 "резьба

Датчик температуры: NTC 50K (разъем подключения: задняя сторона платы PCB на дисплее)

Таблица сопротивления и температуры

Сопротивление 50k Ом при 25deg. C

B значение 3950K на 25/50 градусов. C

Пожалуйста, свяжитесь с нами по электронной почте только для российских клиентов.
