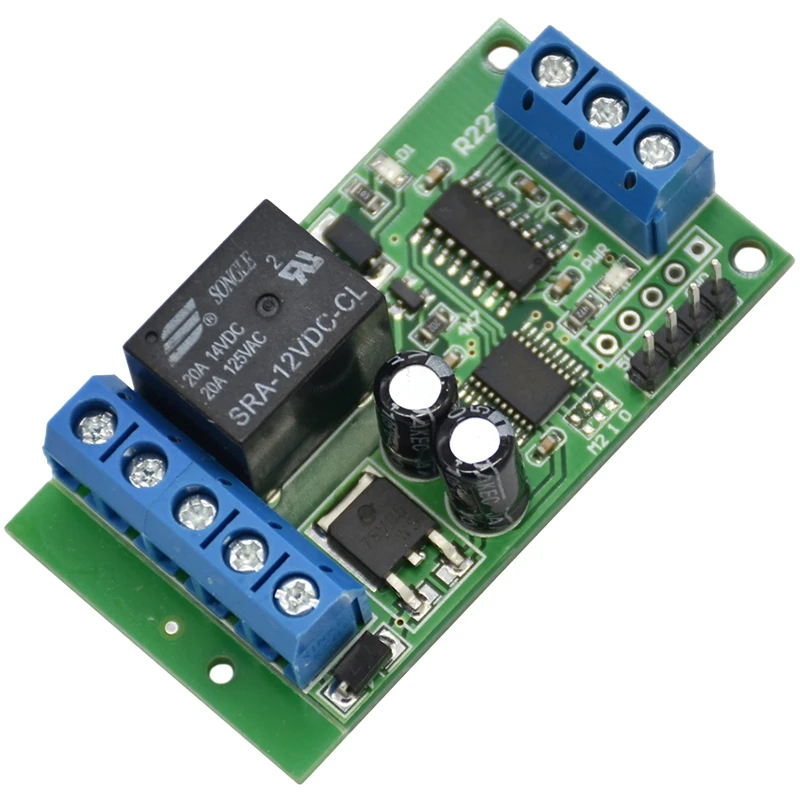

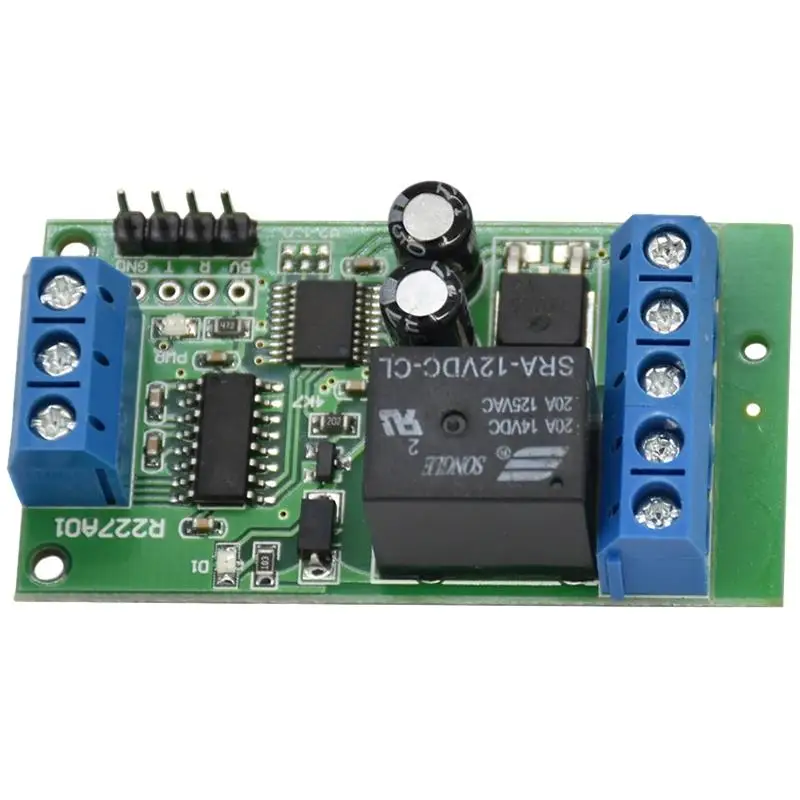

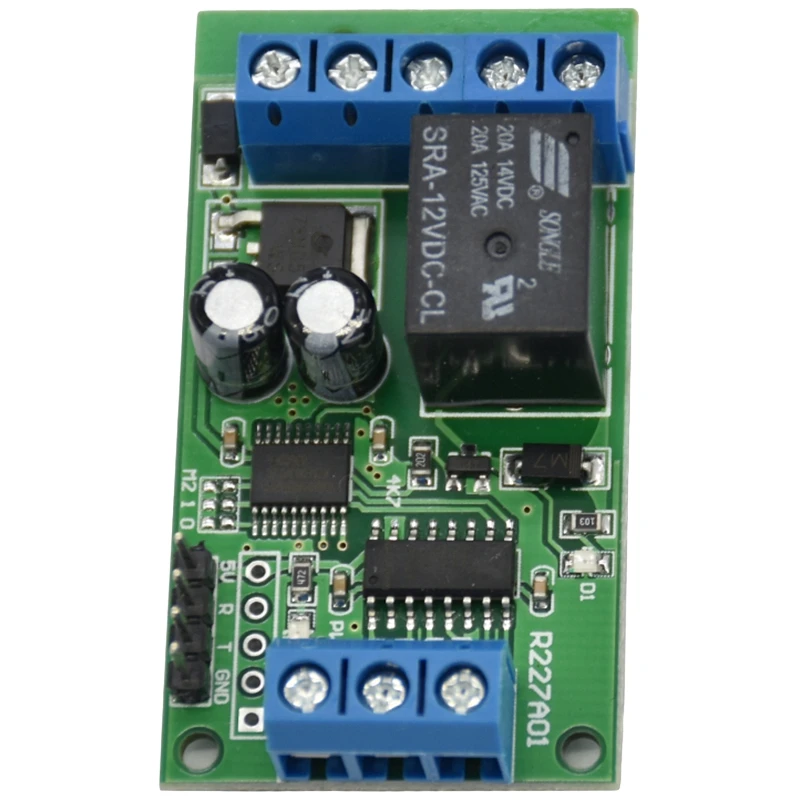

2 в 1 Rs232 & Ttl232 последовательный порт реле Pc Usb Mcu Plc Uart переключатель модуль платы |

2 в 1 Rs232 & Ttl232 последовательный порт реле Pc Usb Mcu Plc Uart переключатель модуль платы

Описание: 1 канальный релейный модуль UART; Рабочее напряжение: 12 В постоянного тока. Ток в режиме ожидания (реле закрыты) 17ма, реле открыть 48ма; PC последовательные порты RS232 реле управления (RXD TXD GND), TTL232 (5 V R T GND)
Индикатор питания: светодиодные фонари; Выходная индикация: релейный выход со светодиодными индикаторами, легко увидеть рабочее состояние реле;
Протокол связи: протокол UART, скорость передачи данных 9600 kpbs, 8 бит данных, один стоп бит, отсутствие паритета. Каждая рамка данных содержит восемь байт. Двусторонняя передача данных.
Скорость передачи данных 9600 кбит/с, 8 бит данных, один стоп бит, нет четности. Каждая рамка данных содержит восемь байт. Материал: металл; Цвет: зеленый; Размер: 50 мм * 30 мм * 15 мм; Вес: 18 г
1. Команды управления: 1. Состояние чтения (чтение satus реле (вкл/выкл) 55 56 00 00 00 00 00 AB
2. Открыть реле (выполните эту команду, открыть реле, COM подключить к NO)
Канал 1: 55 56 00 00 00 01 01 AD
3. Закрыть реле (выполните эту команду, закройте реле, отключите COM, и COM Подключите к NC)
Канал 1: 55 56 00 00 00 01 02 AE
4. Переключение реле (разворот статуса реле, если COM подключится к NO, эти команды отключат COM к NO и обратят COM к NC и наоборот)
Канал 1: 55 56 00 00 00 01 03 AF
5. Мгновенное реле (COM подключение к NO, отключение после 200 мс)
Канал 1: 55 56 00 00 00 01 04 B0
6. Реле кирпечей из глины
Канал 1: 55 56 00 00 00 01 05 B1
После того, как выдаст команду, будет иметь известность о возврате, 7-й байт известности о возврате означает satus of realy.
2 возврат команды
1. Открыть реле возврата (вернуть эту команду, означает COM подключение к NO)
Канал 1: 33 3C 00 00 00 01 01 71
2. Обратное реле закрывает (возврат этой команды означает, что COM отключение нет, и COM подключение к NC)
Канал 1: 33 3C 00 00 00 01 02 7
Применение
Пульт дистанционного управления, система дистанционного измерения;
В основном используется для различных беспроводных коммуникаций;
Умный дом, домашняя Автоматизация, умный дом;
Контроль доступа;
Система идентификации;
Сбор данных;
Это бытовой техники;
Интеллект бытовой техники;
Для системы мониторинга;
PLC
Пакет включен:
1 шт. * 1 канал DC 12 В RS232 релейная плата
Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
