Промышленный ПЛК основной платы бесплатно IO расширение цифровой вход выход

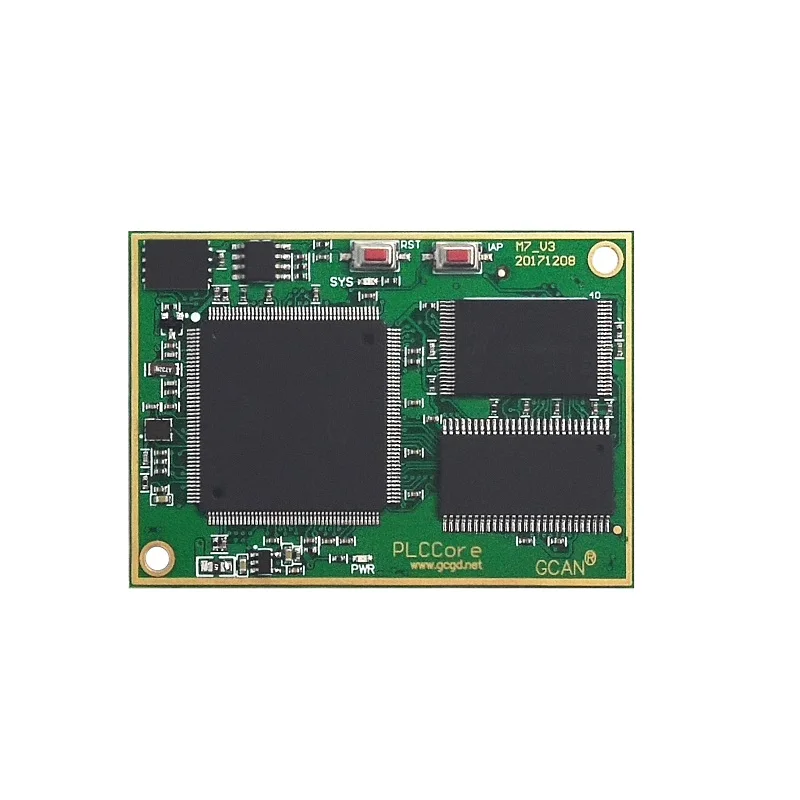

Описание товара GCAN-PLCcore-M7-это основной модуль plug-and-play. Модуль CPU адаптирует высокоскоростной процессор Cortex M7 и приводит ко всем контактам ЦП, которые не только поддерживают богатый цифровой/аналоговый, входной/выходной функции, но также поддерживают CAN,Ethernet, серия, несколько видов промышленных шин. В дополнение к этому основной модуль имеет несколько видов оборудования для хранения для использования. GCAN-PLCcore-M7 модуль имеет предварительно установленное ядро IEC 61131-3 runtime и программирует его с помощью программного обеспечения OpenPCS. Это программное обеспечение поддерживает 5 lanfuage, включая SFC,LD,FBD,ST,IL. Пользователи могут использовать этот основной модуль для создания системы управления ПЛК с помощью гибкой среды разработки и богатых функций для снижения стоимости разработки. Этот основной модуль поддерживает OEM и пользовательский продукт, который вы хотите.   Характеристика продукта



Характеристики контроллера
Контроллер	STM32F7
Ядро	ARM® 32-бит Cortex®-M7
Частота процессора	216 МГц
Место для хранения процедуры ПЛК	256 Мб
RAM	256 Мб
Пространство для хранения данных	1 Гб
Функция интерфейса
Ethernet	1 канал, 10/100 Мбит/с
RS232/RS485	4 канала, 600bps ~ 115200bps
Интерфейс CAN	2 канала, соответствует стандарту ISO 11898, поддержка CAN2.0A/B
Цифровой вход/выход	50 каналов DI/DO (мультиплекс)
Аналоговый вход	6 каналов (мультиплекс)
Аналоговый выход	2 канала (мультиплекс)
Бортовой интерфейс	Двойная шестиконтактная розетка, 0,8 мм Контактное расстояние
Программное обеспечение	Интегрированное IEC61131-3 ядро времени работы
Интерфейс программирования	RS232, TCP (опционально), CAN (опционально)
RTC	Встроенные часы в режиме реального времени, необходимо подключить внешний аккумулятор
Источник питания
Напряжение	+ 5 В постоянного тока (± 5%)
Ток	200 мА
Экологическое тестирование
Рабочая температура	-40 ℃ ~ + 85 ℃
Рабочая мягкость	15% ~ 90% относительной влажности, без конденсации
Тест EMC	EN 55024:2011-09
	EN 55022:2011-12
Класс IP	IP 20
Основная информация
Размеры	65 мм * 45 мм
Вес	10 г

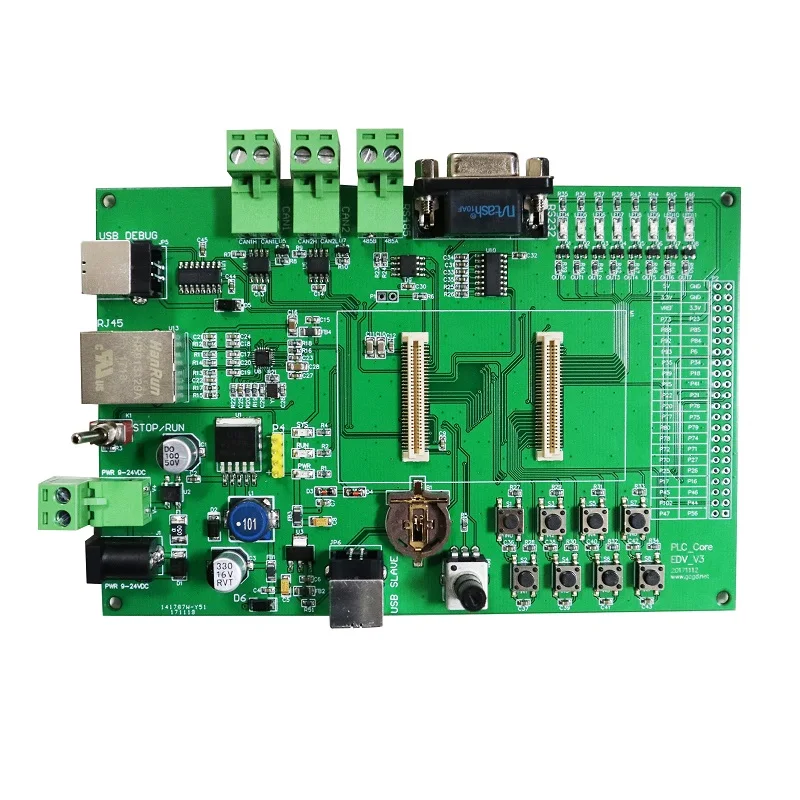

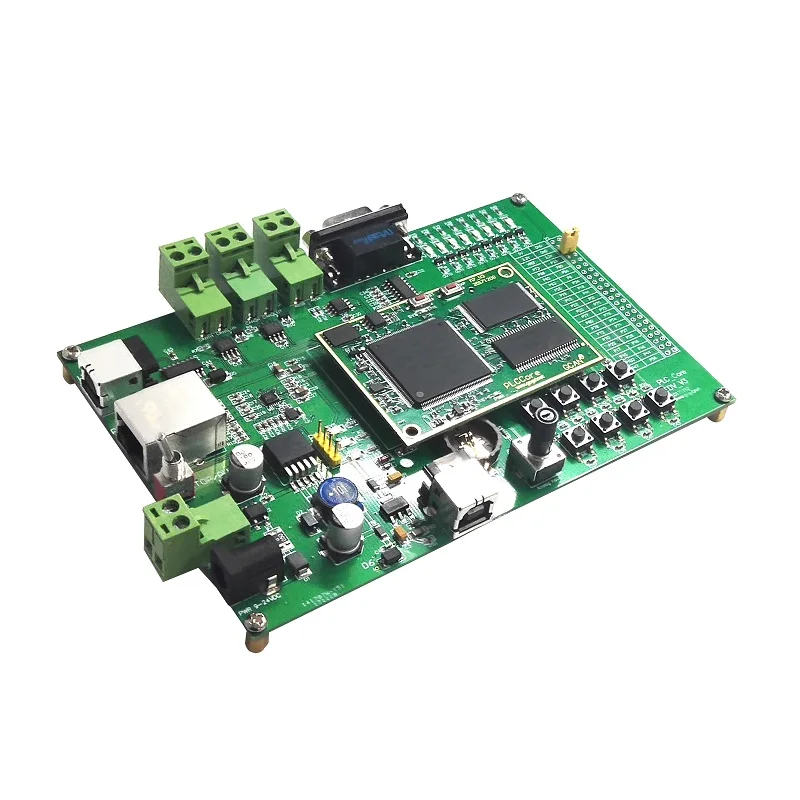

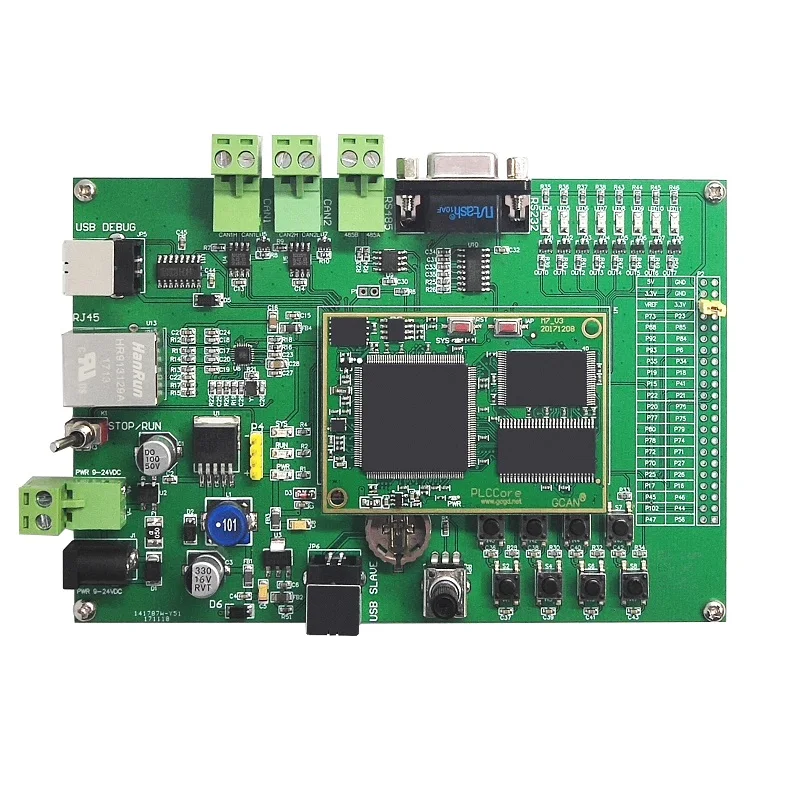

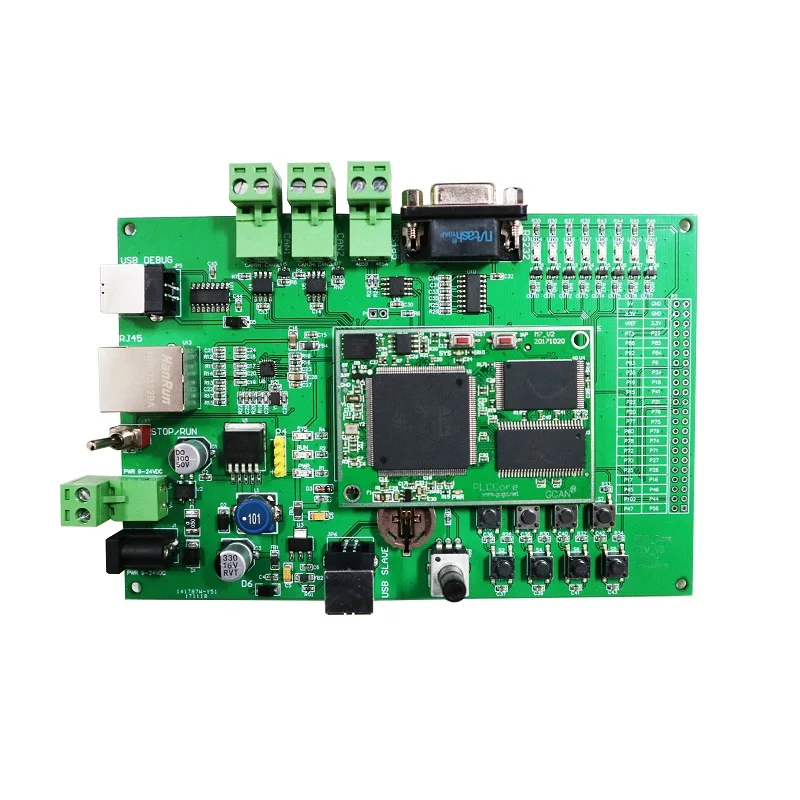

GCAN-PLCcore-M7 + комплект для разработки GCAN-PLCcore-M7 набор разработки используется для быстрой работы модуля GCAN-PLCcore-M7. Схема, которую мы предлагаем, может упростить разработку аппаратного дизайна. У костюма было несколько видов функционального интерфейса, включая интерфейс питания, одноканальный интерфейс Ethernet, одноканальный интерфейс RS232, одноканальный интерфейс RS485, два канала могут интерфейсов, 8-канальный интерфейс DI, 8-канальные интерфейсы, одноканальный USB Серийный, один аккумулятор RTC держатель. Плата также имеет 2*22 двухрядные иглы и использует для лидирования остальных контактов в модуле, включая питание и интерфейс IO. Пользователь может подключить сигнал к внешней цепи, разработанной для удовлетворения всех видов требований.

Характеристика основной платы
Основная плата	GCAN-PLCcore-M7
Ядро	ARM® 32-бит Cortex®-M7
Функция интерфейса
Ethernet	1 канал, 10/100 Мбит/с
RS232/RS485	1 канал, 600bps ~ 115200bps
Интерфейс CAN	2 канала, соответствует стандарту ISO 11898, поддержка CAN2.0A/B
Скорость передачи данных	1000K, 500K, 250K, 200K, 125K, 100K, 50K, 20K
Цифровой вход	8 каналов DI, кнопка ввода
Цифровой выход	8 каналов, светодиодный светильник
Бортовой интерфейс	Двойная шестиконтактная розетка, 0,8 мм Контактное расстояние
Интерфейс программирования	RS232
RTC	Встроенные часы в режиме реального времени, необходимо подключить внешний аккумулятор
Источник питания
Напряжение	+ 9-30 В постоянного тока
Экологическое тестирование
Рабочая температура	-40 ℃ ~ + 85 ℃
Рабочая мягкость	15% ~ 90% относительной влажности, без конденсации
Тест EMC	EN 55024:2011-09
	EN 55022:2011-12
Класс IP	IP 20
Основная информация
Размеры	150 мм * 100 мм
Вес	100 г



Послепродажное обслуживание Все наши основные продукты являются независимыми исследованиями и разработками. Мы предоставляем один год бесплатной гарантии после продажи, пожизненное бесплатное программное обеспечение и техническую поддержку, если у вас есть какие-либо вопросы, наш послепродажный инженер ответит вам, пожалуйста, не стесняйтесь покупать.
