Новый генератор Smartgen ATS HAT530N автоматический модуль управления переключателем

Новый генератор Smartgen ATS HAT530N автоматический модуль управления

Описание

Smartgen ATS Genset Control ler HAT530N модуль управления автоматическим переключателем передачи

Мощный микропроцессор, содержащиеся в HAT530N САР контроллер обеспечивает точность напряжения (2-полосная 3-фазный/однофазный) измерение на входе и сделать точные решения на скачки напряжения (потери мощности, более/под напряжением, свыше/под частотой, Потеря фазы, неправильная фаза) и Управление АТС для передачи после истечения задержки. Этот контроллер подходит для не ломающихся АТС и одного ломающегося АТС. Когда питание № 1 является ненормальным, контроллер отправит сигнал для запуска генератора после истечения «аномальной задержки #1». «Три пульта» (пульт дистанционного управления, Дистанционное измерение и дистанционное управление)

Функция может быть реализована с помощью порта связи LINK.

Производительность и характеристики

Его характеристики и характеристики показаны ниже,

1. Измерения и отображения 2-полосная 3 фазы Напряжение и частоты

2. Перенапряжение/понижение напряжения, Потеря фазы, неправильная фаза, функция защиты частоты. По умолчанию, фазаОбратныйПоследовательная защита и защита от перегрузки/понижения частоты отключены; Однако пользователи могут установить функцию защиты по мере необходимости.

3. Параметры можно установить с помощью программного обеспечения ПК с помощью модуля SG72 (USB to LINK) или другого конверсионного модуля.

4. Нормальная задержка напряжения 1 # или 2 # может быть установлена в течение (0 ~ 60) секунд, а Задержка запуска генератора может быть установлена в (0 ~ 3600) секунд.

5. Аномальная задержка напряжения 1 # или 2 # может быть установлена в течение (0 ~ 60) секунд, а задержка остановки генератора может быть установлена в (0 ~ 3600) секунд.

6. «Приоритет мощности 1 #», «Авто/Руководство», «Нет приоритета» и «приоритет мощности 2 #» можно установить через переднюю панель контроллера.

7. Выходной сигнал закрытия может быть установлен как на интервалах, так и в качестве непрерывного выхода.

8. Подходит для 2 изолированных нейтральных линий.

9. Автоматический/ручной режим. В ручном режиме передача ATS может быть осуществлена с помощью кнопки панели.

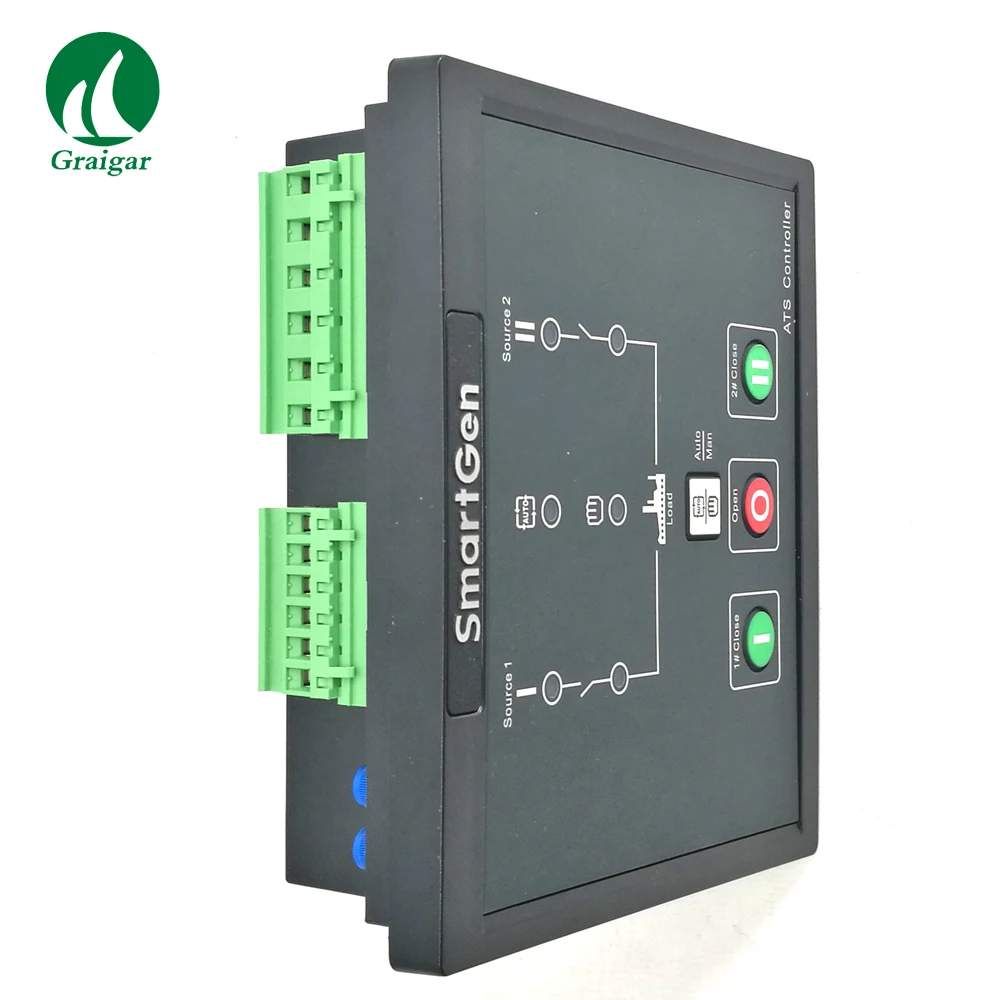

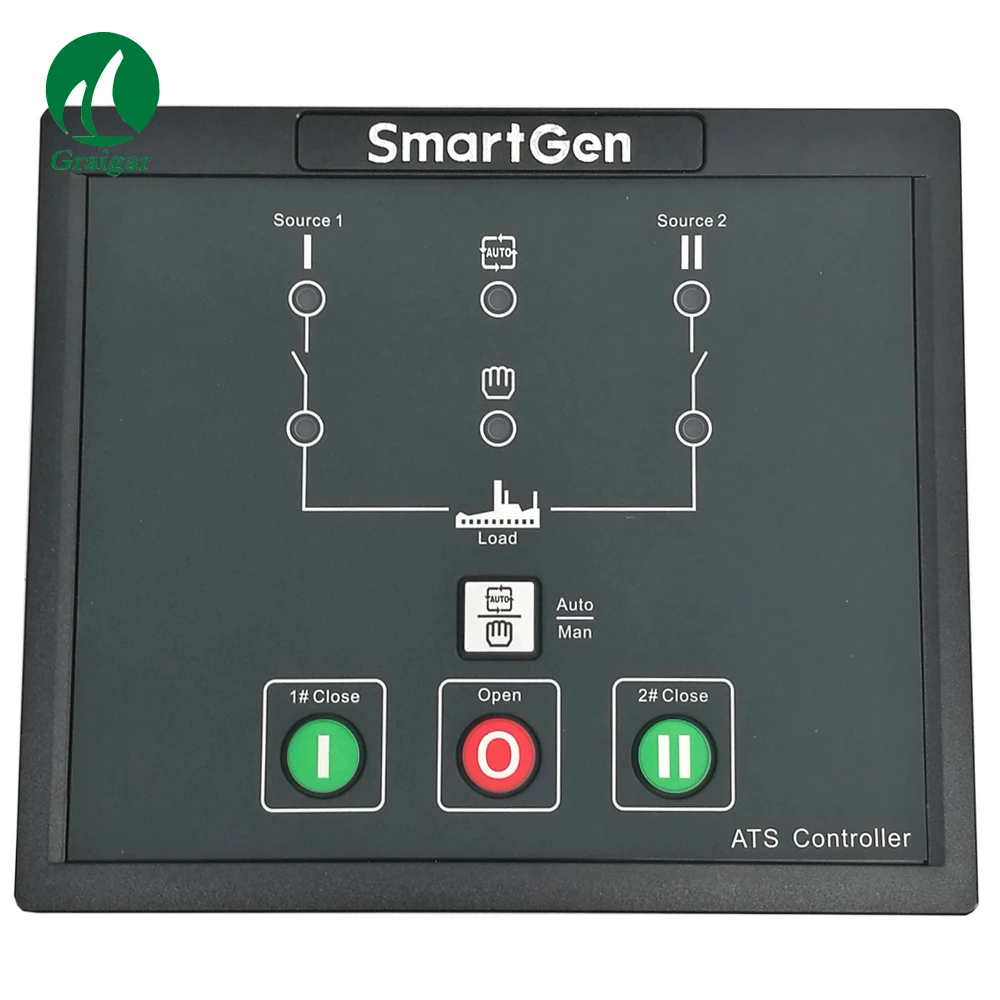

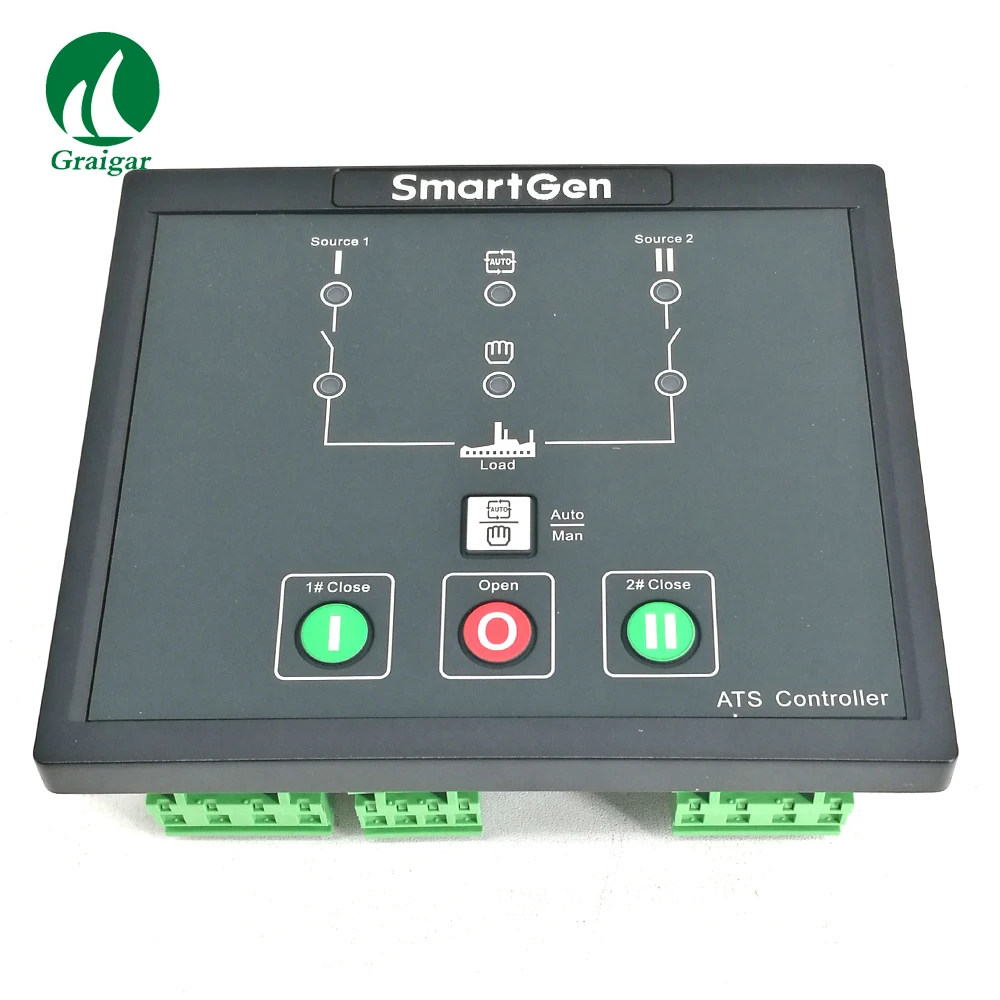

10. Светодиоды, установленные на передней панели, могут четко отображать состояние работы ATS.

11. Принудительный открытый входной портБыл разработан; Когда входной порт активен, переключатель будет сильно ломать положение (woks для ATS с ломающей Позицией).

12. AUX. Выход 1 и AUX. Выход 2 можно настроить, чтобы облегчить передачу питания.

13. Выходная контактная мощность 1 # и 2 # реле передачи питания (1 # CLOSE, 2 # CLOSE) составляет 5A AC250V, Пассивный контакт, может быть непосредственно использован в вождении переключателя для передачи.

14. Выходная контактная мощность пускового реле Genset (GENS start)-7A AC250V/7A DC28V, Пассивный контакт N/C.

15. Подходит для различных систем переменного тока (3 фазы 4 провода, 2-фазный 3-проводов и однофазный 2 провода).

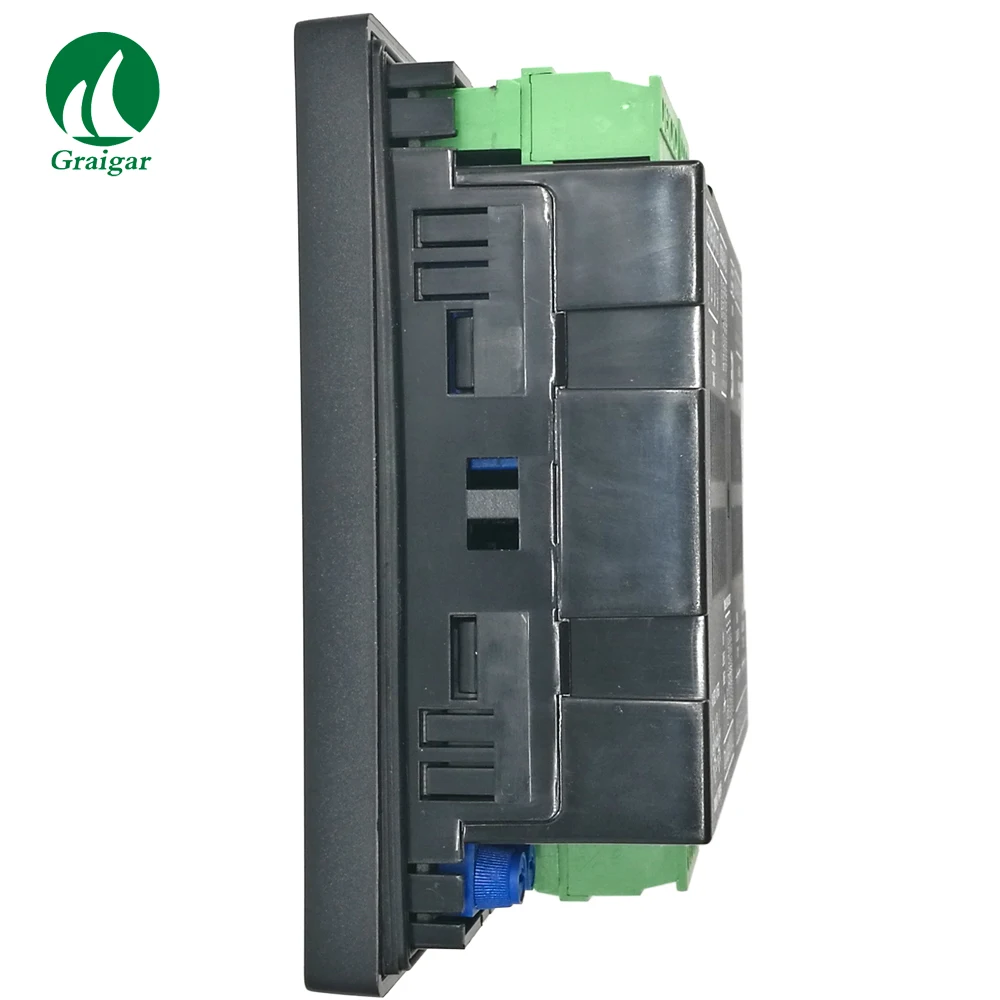

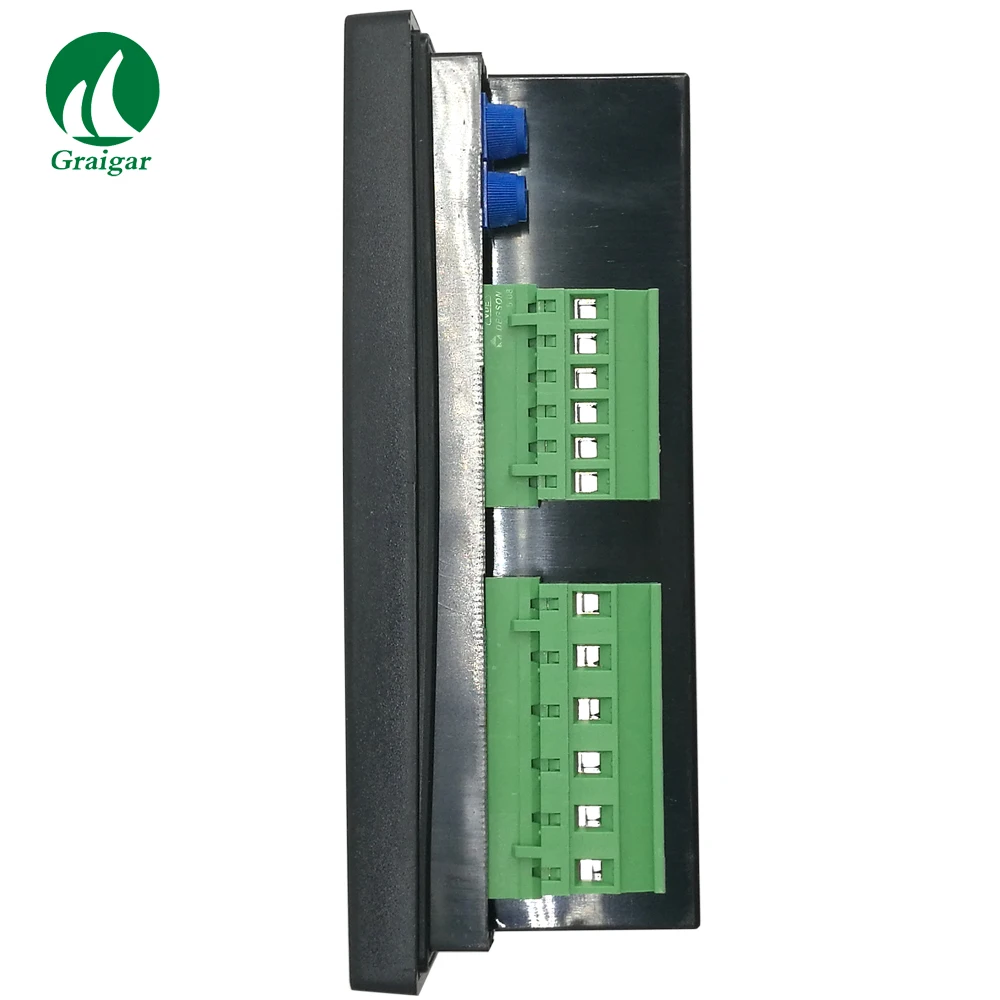

16. Модульная конструкция,ОгнестойкийABS пластиковый корпус, подключаемый терминал, встроенный монтаж,Компактная конструкция с простой установкой.

17. Функциональный элемент	Параметр
    Дисплей	Светодиодный
    Система переменного тока	1P2W/2P3W/3P4W
    Напряжение генератора	(170 ~ 277)V(ph-N)
    Частота Генератора	50/60Hz
    Интерфейс монитора	Ссылка
    Программируемый интерфейс	Ссылка
    Переключение над приоритетом	●
    Применимый Тип переключателя	Не ломает АТС и один ломается АТС
    Чехол Габариты (мм)	139*120*50
    Вырез панели (мм)	130*111
    Рабочая температура.	(-25 ~ + 70)℃
