Шаг вверх вниз Boost модуль аксессуары Buck Модуль Текущий Дисплей счетчик

Шаг вверх вниз Boost модуль аксессуары Buck Модуль Текущий Дисплей

Батарея музыкальных шкатулок модуль

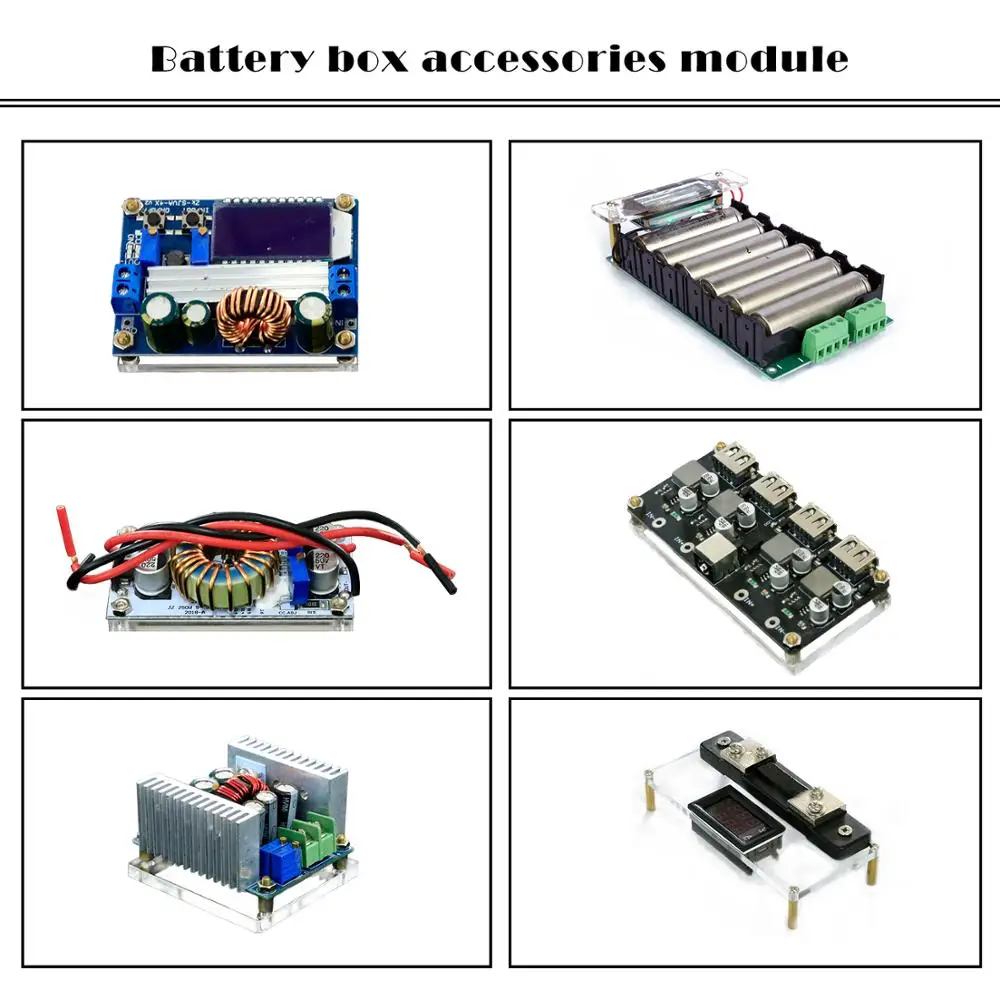

Описание продукта: Когда вы используете наш аккумуляторный ящик, мы обнаруживаем, что многие покупатели не очень ясно об использовании и проводке этого аккумуляторного отсека. Здесь мы выбрали несколько полезных трансформаторных модулей, а также модуль отображения тока и напряжения и модуль зарядки usb. Каждый из этих модулей имеет свою роль. В процессе разряда батареи напряжение будет постепенно снижаться, если есть высоковольтное электрическое оборудование требования стабильности, вы можете использовать модуль давления подъема, стабильность напряжения в фиксированном значении, мощность модуля бустера очень мала, мы здесь для всех, чтобы выбрать модуль бустера средней мощности, Если есть необходимость купить более мощный. Если вам нужно знать напряжение батареи и ток разряда, вы можете использовать наш модуль напряжения и тока, чтобы легко рассчитать мощность разряда или зарядную мощность. Если вы хотите зарядить свой мобильный телефон или ноутбук, вы можете использовать наш usb зарядный модуль. Модуль зарядки имеет четыре порта, каждый из которых имеет функцию быстрой зарядки и автоматической идентификации.

Четырехполосный понижающий модуль быстрой зарядки

Параметры продукта: 34*17*9,5 мм (без учета 1 мм выступающего USB master). (USB 1 мм) Характеристики продукта: 1. Встроенный синхронный переключатель понижающий преобразователь чип. 2. Диапазон входного напряжения: от 4,5 в до 32 в (входное напряжение должно быть выше, чем выходное напряжение, потому что это модуль падения напряжения). 3. Диапазон выходного напряжения: от 3 В до 12 В, автоматически регулируется в соответствии с протокол быстрой зарядки. 4. Выходная мощность: максимум 24 Вт 5. Проводная компенсация выходного напряжения. 6. Выход имеет характеристики CV/CC (выходной ток меньше, чем установленное значение, выходной режим CV; выходной ток больше, чем установленное значение, выходной режим CC). Поддержка протокола быстрой зарядки BC1.2 Apple Samsung соглашения Qualcomm QC2.0 и 3,0 (QC2.03.0) MTK PE1.1/PE2.0 Соглашение о быстрой зарядке huawei AFC Соглашение о быстрой зарядке spreadshare SFCP (SFCP) Применение продукта Солнечные панели заряжают телефон Преобразование зарядки на транспортном средстве Автомобильный регистратор данных Внутренний блок питания обновления

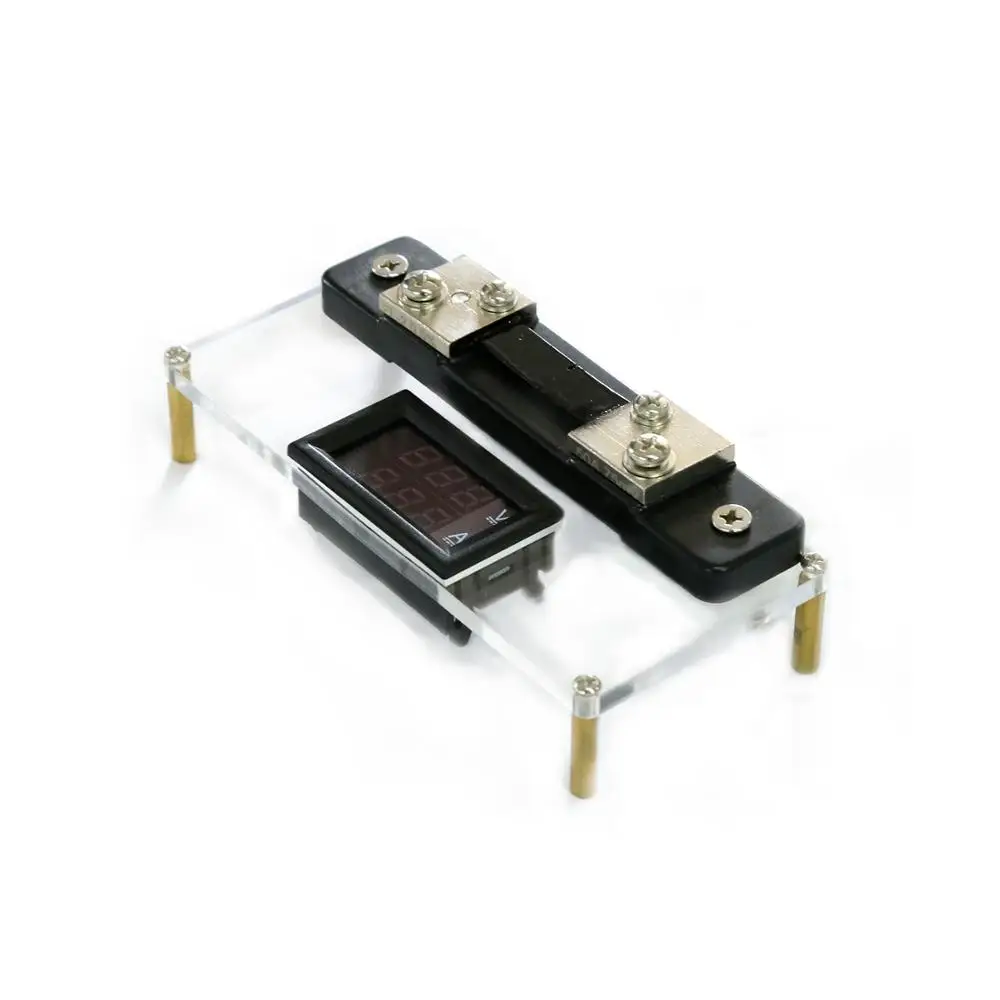

Модуль отображения тока и напряжения

Технические параметры Диапазон измерения напряжения: 0 v-100 v. Диапазон тока: 0-10a, 0-50a, 0-100a (3 диапазона опционально). Диапазон электропитания: Примечание: dc4-30.0v (снаружи 30 в требуется независимый внешний источник питания). Погрешность напряжения: ± 1%. Погрешность тока: ± 1%. Спецификация внешнего шунта: 75 мм. Рабочий ток: <20 мА. Скорость обновления: около 300 мс-раз. Режим дисплея: двузначный 0,28 "светодиодный цифровой тюбик. Цвет дисплея: красный + красный, красный + синий (два варианта). Длина свинца: 15 см. Габаритные размеры (длина * ширина * толщина): 48*29*22 мм. Монтажное отверстие: 46x27 мм рабочая температура На что следует обратить внимание Почему у индивидуального клиента может быть плохой Оценка использования! Многие стороны клиентов не обращают внимания на эти вопросы! Многие клиенты не имеют внешнего самостоятельного источника питания для прямого источника питания более 30 В, что приводит к сжиганию продуктов (наш завод 100% тест). По различным вопросам, часто задаваемым клиентами, для справки сделаны следующие выводы: счетчик с диапазоном измерения 50А или 100А должен быть подключен к шунту для измерения тока независимо от того, является ли измеренный ток менее 10А! В противном случае он выгорит верхнюю часть часов.

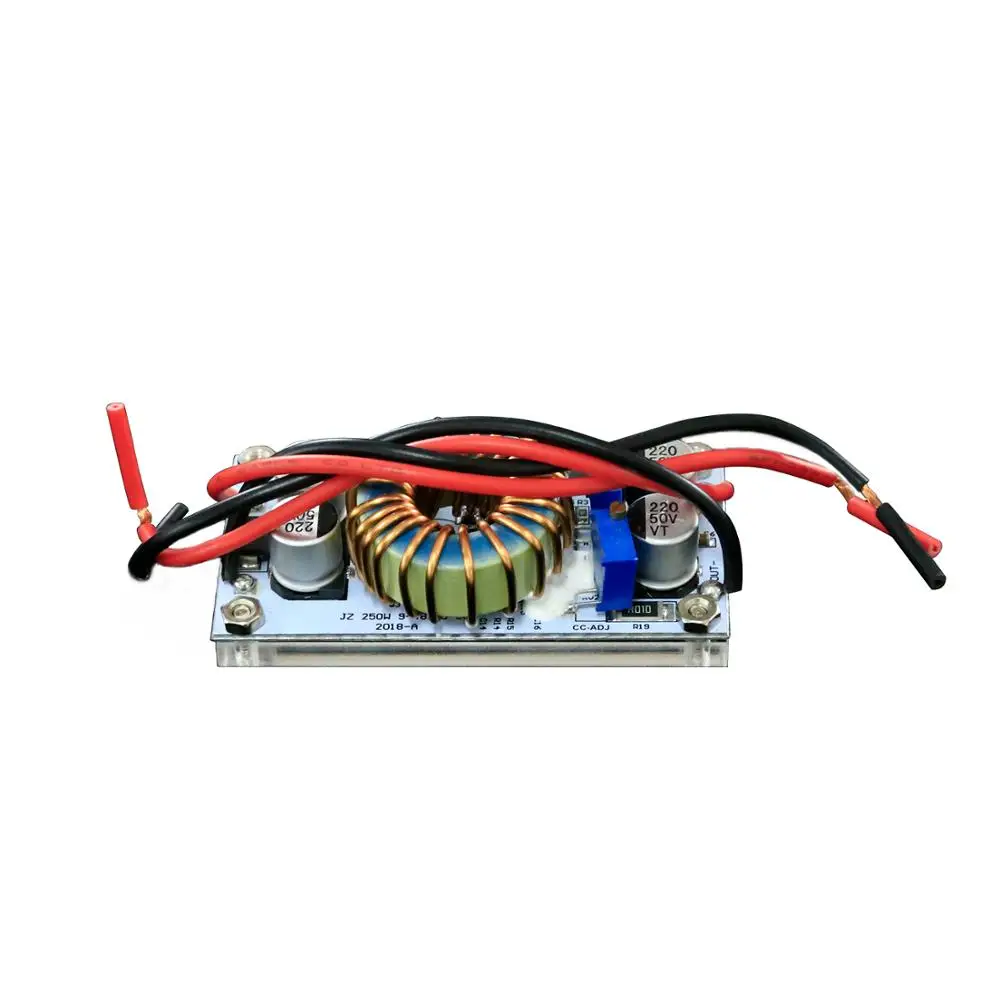

Модуль усилителя

Параметры продукта Характер модуля: неизолированный модуль повышения. Входное напряжение: dc8.5v-48 v. Nput ток: 10А (макс) превышает 8А или Температура модуля превышает 60 градусов, пожалуйста, усилите тепловыделение. Статический рабочий ток: 10 мА (чем выше выходное напряжение, когда 12 В поднимается на 20 в, статический ток увеличится). Выходное напряжение: 10-50 в непрерывно регулируемый (по умолчанию пересылка) модуль усилителя, подходит для приложения входное напряжение меньше, чем выходное напряжение не может быть уменьшено. Выходной ток: 10А Макс превышает 6А, пожалуйста, усилите тепловыделение (связанные с входным и выходным напряжением разницы, чем больше разница напряжения, тем меньше выходной ток). Диапазон постоянного тока: 0.2-8a. Выходная мощность: = входное напряжение * 10A, например: вход 12 В * 5A = 60 Вт, вход 24 в * 5A = 120 Вт, вход 36 В * 5A = 180 Вт, вход 48 V * 5A = 240. Рабочая температура:-40 ~ + 85 ℃ (усиливает отвод тепла, если температура окружающей среды слишком высока). Рабочая частота: 150 кГц. Эффективность преобразования: 96% (эффективность зависит от входного напряжения, выходного напряжения, тока и разницы напряжения). Защита от перегрузки по току: Да (вход более 13А, автоматически уменьшает выходное напряжение, с определённым диапазоном ошибок). Входная обратная защита тока: Да (менее 5А если требуется больше тока, пожалуйста, введите диод в серии). Установка: 4 отверстия для винтов 3 мм. Режим проводки: выход проводки. Размер модуля (Д * Ш * В): 70*36*18 м. Модуль один вес: около 50 г. Метод регулирования выходного напряжения/тока (/) 1. Отрегулируйте потенциометр CV, чтобы установить выходное напряжение на напряжение, которое вам нужно, в зависимости от вашего аккумулятора или светодиодный. Например, 10 серия светодиодный регулятор напряжения 37 в. 2. По часовой стрелке CC потенциометр около 30 витков, установите выходной ток на минимум, Подключите светодиодный, CC потенциометр к току, который вам нужен. Для зарядки аккумулятора, поместите батарею после питания, а затем подключите к выходу, CC к току, который вам нужен, (для зарядки необходимо использовать после питания аккумулятора регулирования, потому что чем больше батареи осталось в питании, тем меньше зарядный ток). Диапазон применения () 1. DIY регулятор напряжения питания, вход 12 В, выход может быть Регулируемый 12-50 В. 2. Питание вашего электронного оборудования, вы можете установить выходное значение в соответствии с вашим Напряжение системы. 3. Как бортовой источник питания, для вашего ноутбука, КПК или различных цифровых продуктов питания. 4. DIY ноутбук высокой мощности мобильный источник питания: оснащен большой емкостью 12 В литиевая батарея, ваш ноутбук может быть освещен, куда бы вы ни отправились. 5. Стабильность напряжения солнечной панели. 6. К батарее, литиевая батарея зарядки. 7. Мощный светодиодный светильник. Описание продукта Модуль разработан с импортным чипом управления питанием, с высокой надежностью, небольшим пусковым током, небольшим объемом (70 мм в длину * 36 мм в ширину * 18 мм в высоту), эффективностью до 96%, и мощность до 250 Вт. В то же время, алюминиевая подложка дизайна и легкой установки, задняя часть пластины может быть непосредственно прикреплена к металлическому корпусу тепловыделения, уменьшает пространство оборудования.

Понижающий модуль

Параметры модуля Свойства модуля: синхронный выпрямитель неизолированный понижающий модуль постоянного тока постоянного напряжения CC, модуль зарядки CV. Применение: высокая мощность светодиодный привод постоянного тока литиевая батарея (включая ферроэлектричество), 4 в, 6 в, 12 В, 14 В, 24 В заряд батареи, никель-кадмиевый никель-водородный аккумулятор (батарейный блок) заряд, солнечная панель, ветряная турбина. Входное напряжение: DC6 40 V. Выходное напряжение: Непрерывная регулировка (1.2-35vdc) под 32 В в течение длительного времени (подходит для приложений, где входное напряжение выше, чем выходное напряжение, никакого повышения напряжения не допускается). Выходной ток: максимум 20А в течение длительного времени в пределах 15А (если температура силовой трубки превышает 65с, пожалуйста, добавьте вентилятор для рассеивания тепла, и, пожалуйста, уменьшите использование высоковольтных выходов). Предельный Диапазон тока: 0,2-20a (регулирование) модуль более 65 градусов, пожалуйста, добавьте вентилятор. Минимальная разница низкого давления: 3 в. Рабочая частота: 150 кГц. Эффективность преобразования: Эффективность до 96% зависит от разницы давления и условий обслуживания. Выходная пульсация: Пульсация около 50 мВ (без шума) Полоса пропускания 20 м (только для справки), измеряется входом 24 В. Рабочая температура: от-10℃ до + 75℃ (Пожалуйста, обратите внимание на температуру силовой трубки в фактическом использовании, если температура слишком высока, пожалуйста, усилите Тепловыделение или отмените использование). Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Выходная защита от короткого замыкания: с (мгновенной защитой) постоянным током (постоянное значение тока не может быть установлен в течение длительного времени короткого замыкания). Входная защита обратного подключения: нет. Выход стопор обратного хода для полива и орошения: нет, используется для груз с электрическим стартером или индуктивные нагрузки нужны дополнительные 2 полюса трубки. Режим проводки: терминал. Размер модуля: 60*53*30 мм. Вес нетто: около 85 г. Выход ток метод регулировки 1, Отрегулируйте потенциометр CV, в соответствии с вашими требованиями к нагрузке, выходное напряжение, установленное на значение напряжения, которое вам нужно. 2. Установите потенциометр CC около 30 поворотов против часовой стрелки (т. Е. Установите выходной ток на минимум), Подключите светодиодный, и настройте потенциометр CC на нужный вам ток. Для зарядки аккумулятора, поместите аккумулятор после питания, а затем подключите к выходу, CC к току, который вам нужен, (для зарядки необходимо использовать после питания аккумулятора регулирования, потому что батарея остается в питании, тем меньше зарядный ток). Инструкции по подключению Выход +: выход Вне: Выход Отрицательный + В: Введите положительное число -В: Введите отрицательное число CV: регулирование выходного напряжения CC: Регулировка выходного тока RU: включить, низкий уровень выключить выход; когда вход и выход заземлены, без нагрузки CV выдает постоянное напряжение, CC выдает постоянный ток

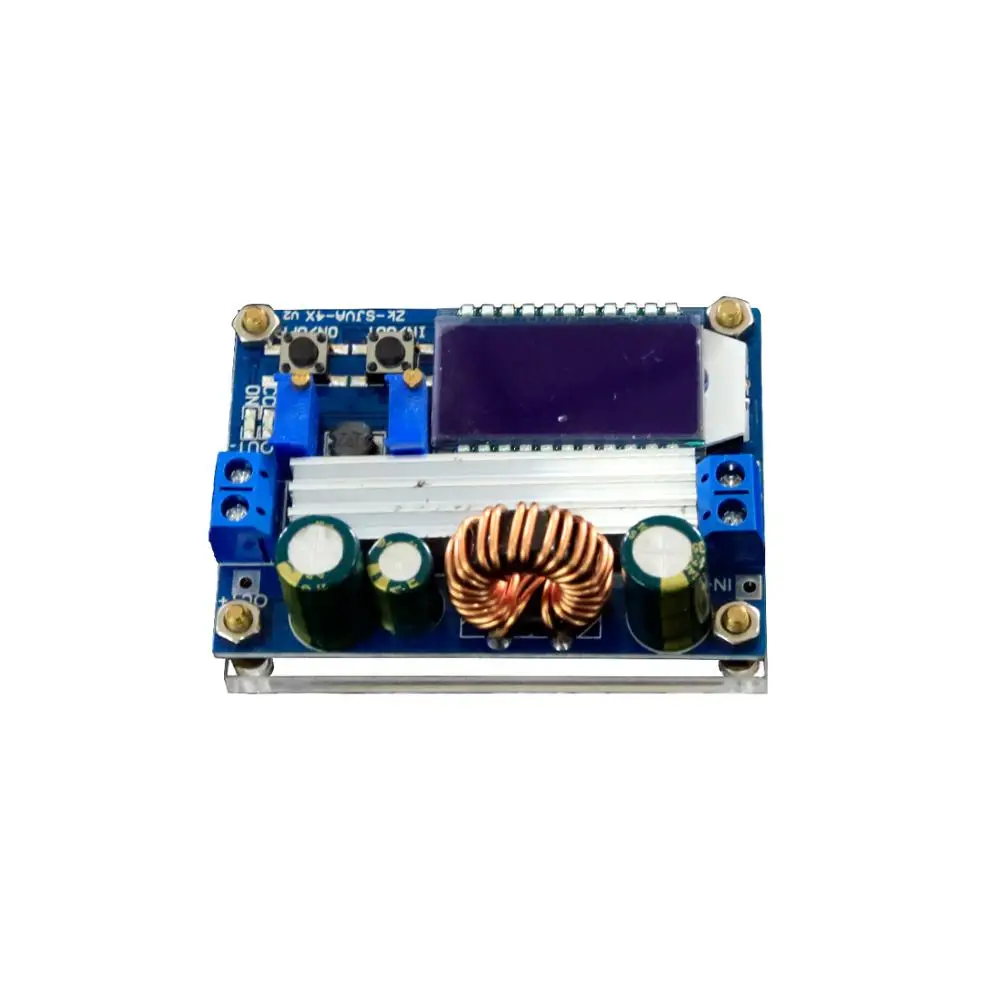

Подъемный модуль

Основные характеристики продукта 1. ЖК-дисплей может отображать Входное и выходное напряжение, выходной ток и выходную мощность. 2. Защита от обратного подключения входного конца, обратное соединение не выгорит. 3. Он используется для повышения напряжения и понижения. Выходное напряжение может регулироваться произвольно от 0,5 до 30 в, а предельный ток может регулироваться произвольно от 0 до 4 А. 4. Анти-обратный орошение на выходном конце, и нет необходимости добавить анти-обратный оросительный диод при зарядке аккумулятора. 5. Нажмите кнопку, чтобы контролировать состояние выходного конца вкл/выкл, и вы можете установить значение по умолчанию для включения или выключения. 6. чип подъема напряжения используется в качестве главного контроллера, внешняя трубка 60 в 75А MOS используется в качестве трубки переключателя, а двойная 60 в 5A SS56 schottky используется в качестве выпрямителя, с достаточным напряжением и мощностью, которая превосходит незрелую схему XL 6009/LM2577 на рынке (Многие части сопротивления давления и тока не могут достигать). 7. Выходная пульсация небольшая, с фильтром LC. Параметры продукта Входное напряжение: 5,5-30 в (когда входное напряжение составляет 5 В, напряжение подъема и падения также может быть осуществлено, но измерение напряжения и тока не является точным; ниже 4,7 в, защита от пониженного напряжения). Выходное напряжение: 0,5-30 в. Выходной ток: может работать стабильно на 3A в течение длительного времени, и может достигать 4A при усиленном тепловыделении. Выходная мощность: Естественное тепловыделение 35 Вт, усиленное тепловыделение 50 Вт. Разрешение дисплея напряжения: 0,05 В. Текущее Разрешение дисплея: 0. OO5A. Эффективность преобразования: около 88%. Защита обратного подключения на входе: Да. Антиобратное орошение на выходе: Да. Защита от короткого замыкания: Да. Рабочая частота: 180 кГц. Размер (Д * Ш * В): 66*48*21 мм. Монтажное отверстие: диаметр 4 мм. Вес: 46 г. Функциональная источника электропитания постоянного тока () 1. в модуле есть две кнопки IN/OUT и ON/OFF: Переключайте отображение напряжения захвата и выходного напряжения, нажмите и удерживайте, чтобы переключить выходной ток для отображения мощности, кнопка ВКЛ/ВЫКЛ для управления выходом ВКЛ или ВЫКЛ, нажмите и удерживайте, чтобы установить состояние выхода по умолчанию ВКЛ или ВЫКЛ для следующего источника питания. 2. CC устанавливает потенциометр для тока, вращая по часовой стрелке для увеличения тока настройки. Когда ток нагрузки достигает заданного тока, он войдет в состояние постоянного тока, и индикатор постоянного тока CC (красный) включит светильник; CV справа-Потенциометр настройки напряжения, вращение по часовой стрелке для увеличения выходного напряжения. Индикатор включения-это индикатор выходного состояния, который будет гореть при наличии напряжения на выходе или выключен.

Счетчик электроэнергии

Параметры продукта Размеры: 15*9,3*3,6 см Вес: 423 г Особенности: 3-13 s универсальный, может интуитивно отображать мощность батареи и процент и напряжение. 1. Регулировка различных типов батарей: Нажмите кнопку SET в течение 3 секунд, чтобы отобразить P1, нажмите кнопку SET еще раз в течение 3 секунд, чтобы войти в режим выбора типа батареи, отпустите ключ, а затем нажмите кнопку SET или клавишу U/D, цикл напряжения отображает 12v_3.7v_3.2v_2.v_1.2v. ◆12в: представляет свинцово-кислотный аккумулятор, с одним напряжением 12 В. 3,7 в: представляет собой литий-полимерный аккумулятор с одним напряжением 3,7 в. 3,2 В: представляет собой литий-железо-фосфатный аккумулятор с одним напряжением 3,2 В. 【Ov: представляет свинцово-кислотный аккумулятор с одним напряжением 2. OV. 1,2 в: представляет собой никель-металлогидридный аккумулятор с одним напряжением 1,2 В. ④ Дисплей по умолчанию: 12 В. ④ При переключении на соответствующий тип батареи отпустите кнопку, подождите, пока экран замигает, чтобы сохранить настройки и выход из режима настройки. 2. Регулировка заряда батареи: Нажмите кнопку SET в течение 3 секунд, чтобы отобразить P1, и короткий набор для отображения P2. Нажмите кнопку SET еще раз в течение 3 секунд, чтобы войти в режим настройки цикла заряда батареи. После выпуска ключа нажмите кнопку SET, чтобы увеличить значение, и нажмите U/D, чтобы уменьшить значение. Регулируемый диапазон "номера топлива" различных типов батарей выглядит следующим образом: ◆12в свинцово-кислотная батарея: 1-7. ① Литиевая батарея 3,7 в: 4-24 узла. 3,2 В литий-ионный аккумулятор: 4-26 секций. ◆ 2,0 свинцово-кислотной батареи: 5-42 узлов. ◆ 2 V никель-металл-гидридного аккумулятора: 10-66 секции. ④ Дисплей по умолчанию: 1. ④ При переключении на соответствующий номер батареи отпустите кнопку, дождитесь сохранения настроек экрана и выхода из режима настройки.
