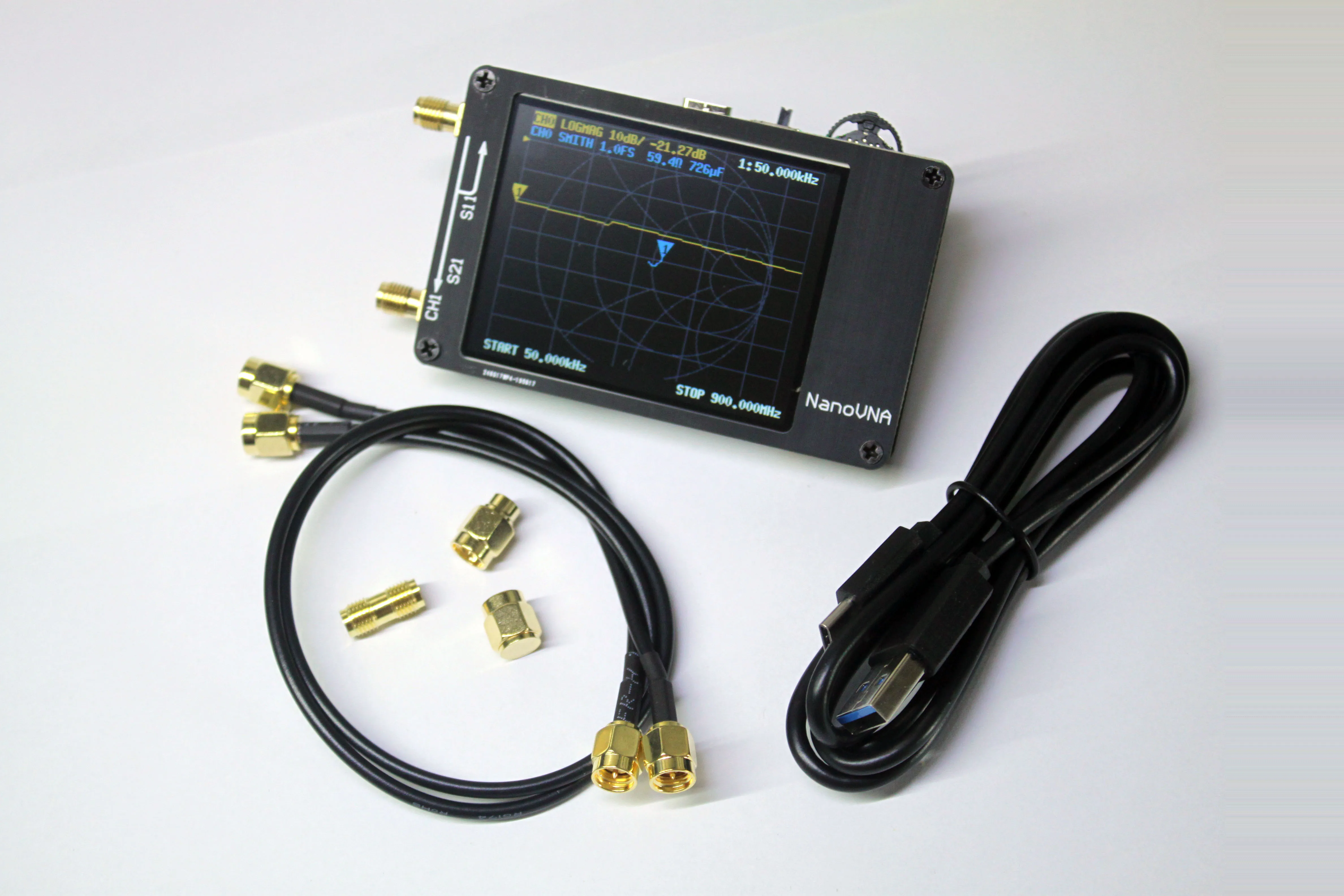

Новый 2 8-дюймовый ЖК-дисплей NanoVNA Векторный анализатор сети антенны КВ/УВЧ с

Новый 2 8-дюймовый ЖК-дисплей NanoVNA Векторный анализатор сети антенны КВ/УВЧ

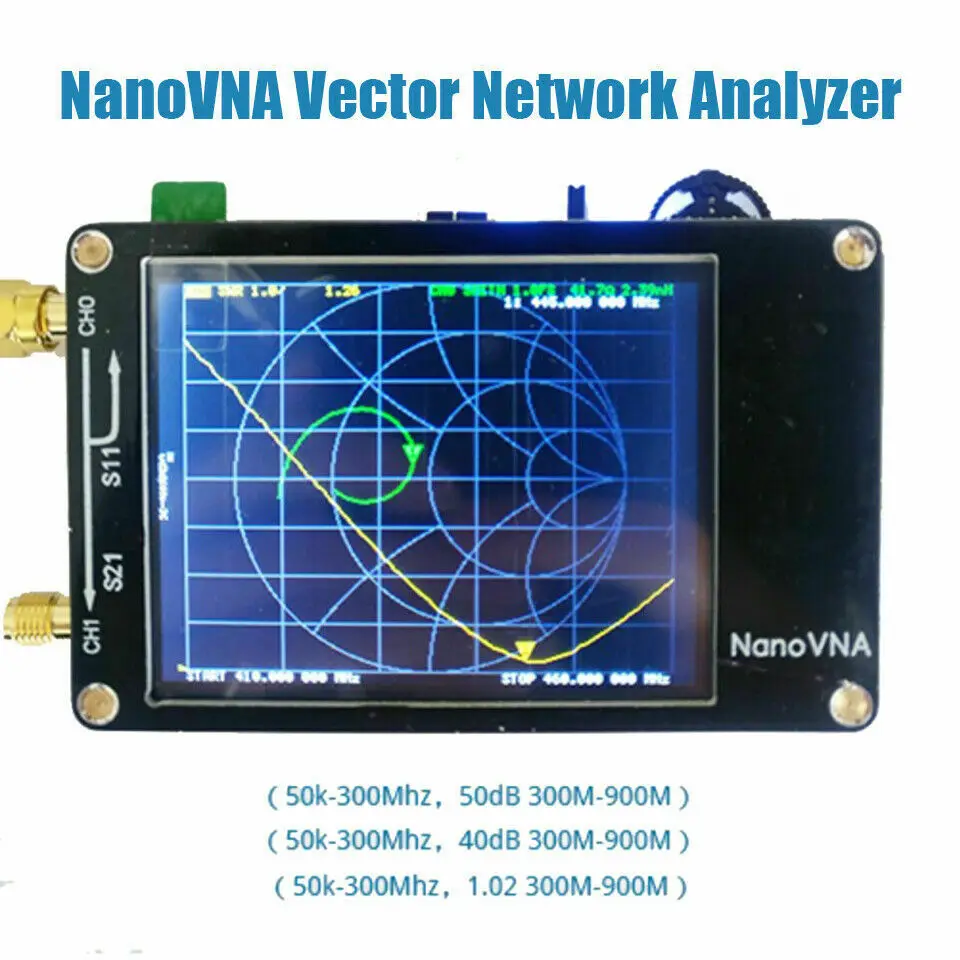

Описание:* Простое и практичное программное обеспечение для управления ПК, вы можете экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования через программное обеспечение ПК. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки Частоты easurement до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50K-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.* Это продукт DIY, который обеспечивает идеальные возможности векторного измерения сети в размере кредитной карты. Он включает в себя 2,8-дюймовый сенсорный экран и 400 мАч батарея, который может использоваться в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, подключите внешний источник питания или свяжитесь со мной, чтобы сделать большую версию аккумулятора. Метод TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам нужно вручную заменить проводку порта трансивера ..Спецификация:-Состояние на 100% абсолютно новый высокого качества-Название продукта: Анализатор векторной сети-Цвет: черный-Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)-Выход RF: -13 дБм (максимум-9 дБм)-Точность частоты: <0,5 ppm-Диапазон измерения: 70 дБ (50 кГц-300 МГц), 50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)-Порт SWR: <1,1-Дисплей: 2,8 дюймов TFT (320x240)-Интерфейс USB: USB type-C-Режим связи: CDC (серийный)-Питание: USB 5 в 120 мА, встроенный аккумулятор 400 мА · ч, максимальный зарядный ток 0,8а-Количество калибровочных точек: 101 (фиксированное)-Количество точек сканирования: 101 (фиксированное)-Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5-PCB: 54 мм x 85,5 мм x 11 мм/2,12 "x 3,36" x 0,43 "(без разъемов, выключателей)-Измерение параметров S, коэффициента напряжения стоящей волны, фазы, задержки, диаграммы Смита...Посылка включает в себя:1 х хост NanoVNA (с аккумулятором 500 мАч)1 кабель для передачи данных USB Type-C2x30 мм SMA Штекерный RG174 RF кабель1 х SMA простой набор калибровкиРазъем SMA female-1 шт.
