Радио пеленгатора измеритель напряженности поля Орел Охота цифровой FM частота

Радио пеленгатора измеритель напряженности поля Орел Охота цифровой FM

DW-400-Type измеритель напряженности поля (с Встроенный динамик для панель расшифровки жидкокристаллического дисплея автомобильный fm-передатчик зарядное устройство)

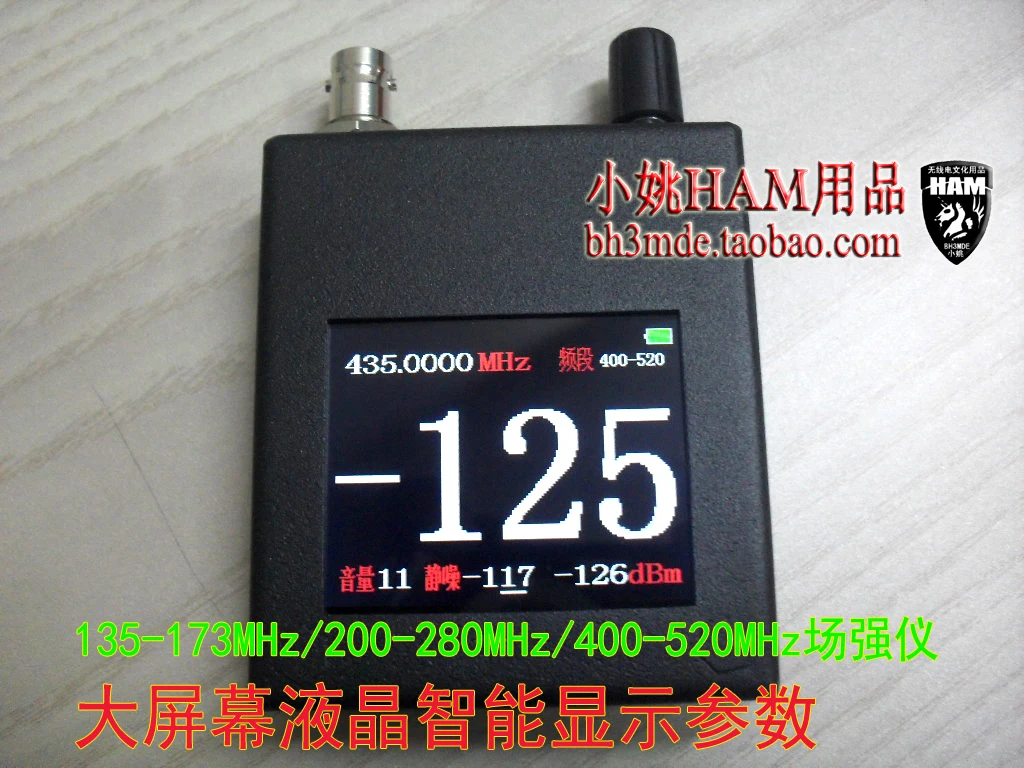

1. Рабочая частота: 135-173 МГц/200-280 МГц/400-520 МГц

2. Чувствительность приема: от-126dbm до + 0dbm (шаг 1dbm непрерывный) (динамический диапазон до 126db)

3. Рабочая Напряжение: 3,6 V (встроенный литий-ионный Батарея, который может заряжать мобильный телефон заряжаться от мобильный телефон интеллигентая (ый) машины) не может работать непрерывно в течение 10 часов, (не в режиме ожидания при Динамик включен, если динамик включен, это время будет сокращено

4. Потребление тока: более 150 мА (потребление энергии увеличивается при включении динамика)

5. Экран: цвет с подсветкой

6. Антенна: с антенной 400-470 МГц (другие диапазоны частот должны быть оснащены покупателями)

7. Размер: 80*68*22 мм (за исключением антенны и выступающей части)

8. Зарядное устройство не включено по умолчанию, и зарядное устройство Android мобильный телефон должен быть заряжен покупателем.

9. Особое внимание: не входите более 0 дБм (1 мВт RF Power) сигнал к устройству, в противном случае он сгорит, (потому что входной сигнал слишком сильный, чтобы сгореть, гарантия не распространяется, но ее можно отремонтировать за дополнительную плату)

10. Если Запуск запутанный или сила сигнала не about-120dbm после запуска, выключите его и перезагрузите его. Конечно, если антенна не подключена, если антенна подключена, это может быть сильный сигнал снаружи, что приводит к высокому значению дисплея.

Методы работы:

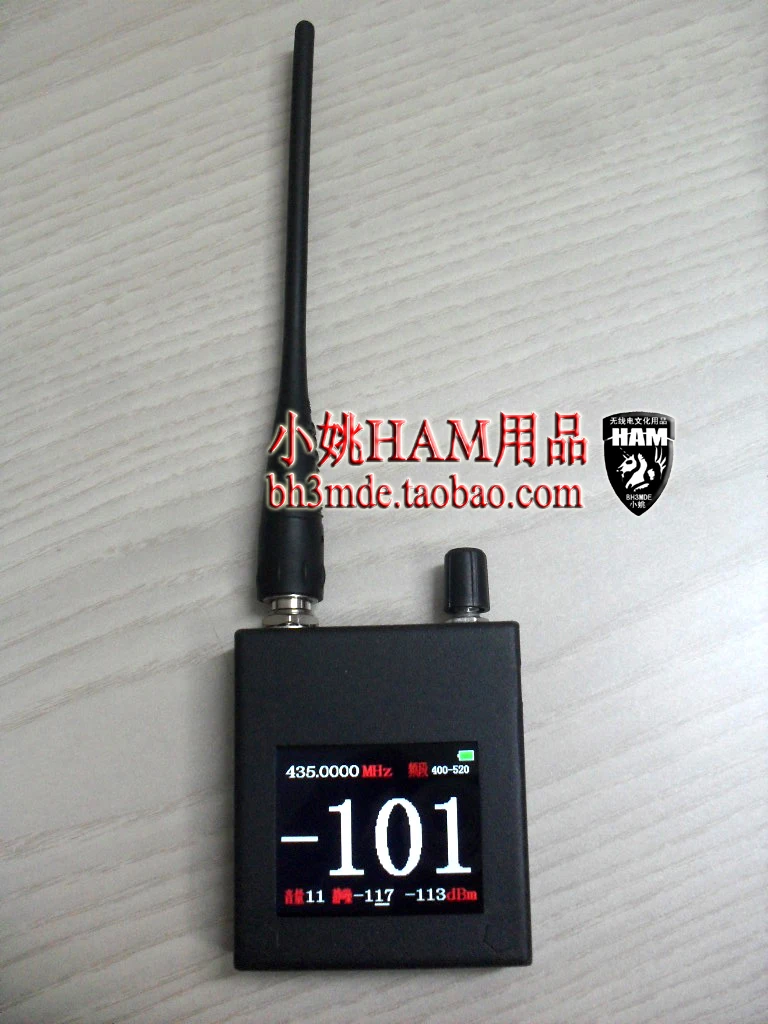

Нажмите на ручку в правом верхнем углу в течение длительного времени, пока экран не покажет «Запуск», а затем отпустите его. Подождите, пока начнётся. Через 3 секунды начинайте работу. Частота отображается в левом верхнем углу экрана, а диапазон регулировки частоты и мощность батареи отображаются, значение силы поля этой частоты отображается в середине экрана (и удерживается около 1 секунды. Через 1 секунду он возвращается к значению силы сигнала, которое может быть обнаружено антенной. Если обнаруженный сигнал является непрерывным сигналом, это значение остается неизменным) громкоговоритель отображается в левом нижнем углу экрана, И сила сигнала, необходимая для включения громкоговорителя, отображается в правой нижней части экрана (то есть, Сила сигнала, необходимая для включения громкого динамика, аналогичная переключателю громкого динамика, только когда сигнал превышает эту настройку, динамик может сделать звук) поверните ручку в правом верхнем углу, Белая горизонтальная планка под номером на экране движется вперед и назад под частотой в верхнем левом углу и под частотой регулируемого диапазона в правом верхнем углу. Когда белая горизонтальная полоса ниже частоты, нажмите кнопку в правом верхнем углу, в это время частота выделяется, И затем поверните ручку в правом верхнем углу, чтобы настроить эту частоту. Когда белая горизонтальная полоса ниже МГц, поверните ручку в правом верхнем углу, чтобы настроить эту частоту, и с МГц в качестве регулировки шага, когда белая горизонтальная полосаВ соответствии с Гц, поверните ручку, расположенную в верхнем правом углу, чтобы настроить этот частоты, а также настроить его в 2,5 кГц, а также блок шага. После завершения настройки нажмите кнопку в правом верхнем углу, чтобы сохранить эту частоту. После выключения последние сохраненные параметры все еще отображаются при перезагрузке. Поверните ручку в правом верхнем углу в нижней части диапазона регулировки частоты, затем нажмите кнопку в правом верхнем углу, затем полоса частот будет выделена, затем поверните ручку в правом верхнем углу, ее можно выбрать в регулируемом диапазоне частот трех диапазонов частот-МГц,-МГц и-МГц. После завершения выбора нажмите кнопку в правом верхнем углу, чтобы сохранить этот частотный диапазон. В соответствии с этим способом работы можно установить громкость динамика и бесшумную глубину динамика. В правом нижнем углу экрана показана сила сигнала в реальном времени. Пока происходит изменение сигнала, это значение изменится. Если нет сигнала, отображаемое значение-это локальная статическая Электромагнитная среда, таким образом, мы можем оценить местную электромагнитную среду. Если Электромагнитная среда очень хорошая, она может отображать about-127dbm, и если Электромагнитная среда очень плохая, она может отображаться-105dbm, который часто называют нижним шумом.

В определенном направлении поиска, чтобы обнаружить слабый сигнал с дальнего расстояния, бесшумный шум в правой нижней части экрана можно регулировать to-127dbm. В это время всегда звонит рожок, и будет звучать шум снега, при получении сигнала от эмиттера, появится щелчок. Вращая направление антенны Yagi, Мы можем обнаружить, что направление с наименьшим задним шумом-это направление, в котором находится излучатель. Если в это время все еще нет нажатия, это означает, что расположение находится далеко от пускового устройства или находится в слепой зоне. Пожалуйста, найдите высокую точку и продолжайте поиск, пока не найдете звук, а затем перейдите в это направление для поиска, когда расстояние от излучателя становится все ближе и ближе, направление больше не может оцениваться, слушая звук. В это время поверните антенну Yagi, И задний шум приемника при получении сигнала от излучателя исчезнет, то есть, есть только чистый звук, в это время, вы можете настроить значение of-127dbm в правом нижнем углу на другие значения, такие as-110dbm Or-10dbm. Чем ближе значение-0dbm, Чем меньше шума динамик сделает (эквивалентно переключателю динамика), в это время вы можете определить направление только, взглянув на значение экрана. Чем ближе значение к 0dbm, тем ближе Антенна Yagi к источнику эмиттера. Средний символ будет храниться около 1 секунды при получении сигнала от передатчика, позволяя пользователям четко видеть это значение, И вернитесь к значению, близкому к нижнему правому углу через 1 секунду, то есть дождитесь следующего теста. При получении сигнала от эмиттера во второй раз, он будет продолжать в течение 1 секунды. Через два числовых изменения, чем больше отображаемое значение (то есть, чем ближе оно к 0dbm)Направление, указанное Yagi, ближе к тому направлению, в котором находится излучатель. Продолжайте вращать антенну Yagi до тех пор, пока не обнаружится максимальное значение дисплея. Движение в этом направлении-это направление, в котором находится излучатель.

После использования этой машины нажмите кнопку включения питания в течение 3 секунд. Когда на экране появится слово «Shutdown», отпустите кнопку и выключите ее.

Видео операции: (скопируйте следующую ссылку в браузер для просмотра видео)

Http://v.youku.com/v_show/id_XMzI0OTkxNzQwMA==.html?spm=a2h3j.8428770.3416059.1

Http://v.youku.com/v_show/id_XMzI0Nzk3NzA2OA==.html?spm=a2h3j.8428770.3416059.1

Радио направление поиска тестовое видео:(Скопируйте ссылку ниже в браузер для просмотра видео)

Http://v.youku.com/v_show/id_XMzI0OTg3NDk5Mg==.html?spm=a2h3j.8428770.3416059.1

Http://v.youku.com/v_show/id_XMzI0Nzk2MjQ4OA==.html?spm=a2h3j.8428770.3416059.1
