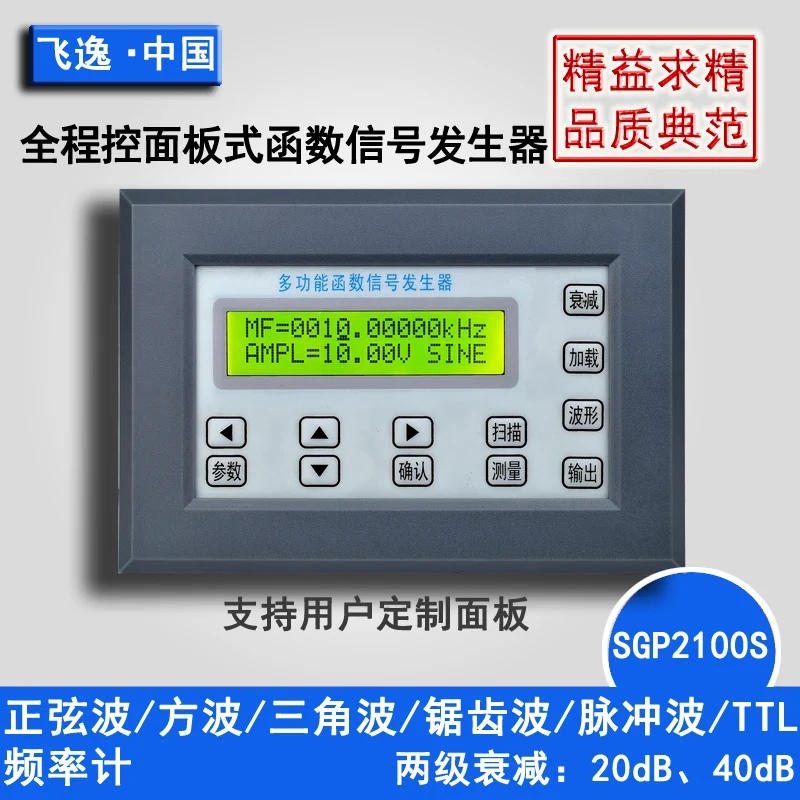

Sgp2100s/лазерный контроллер генератор специального сигнала/распределительный
Характеристики
Sgp2100s/лазерный контроллер генератор специального
Описание товара
I. Функциональные характеристики генератора сигналов лазерного управления
1, с функцией сенсорного выхода
2. Время проводимости и время закрытия лазерного выхода можно точно отрегулировать
3. Индивидуальные услуги могут быть предоставлены для более функциональных требований
◆Высокая точность частоты: точность частоты может достигать 10-6Заказ
◆Высокочастотное Разрешение: Полный диапазон частот10 МГц
◆Рабочий цикл может регулироваться независимо(1% ~ 99%)
◆Нет предела диапазона: полный диапазон частот не разделен, прямая Цифровая настройка
◆ Высокая точность формы волны: выходной сигнал синтезируется по значению расчета функции, с высокой точностью волны и небольшими искажениями.
◆Функции сканирования: с частотным линейным сканированием и логарифмическим сканированием можно произвольно установить начальную и конечную точки сканирования
◆Особенности хранения: Он может хранить 20 наборов параметров состояния инструмента, установленных пользователями, и может быть воспроизведен и воспроизведен в любое время.
◆Режим работы: все операции на кнопках,LCD1602Жидкокристаллический дисплей на английском языке
◆Высокая надежность: крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность, длительный срок службы
◆ Частота измерения: в комплекте60 МГцФункция счетчика частоты для измерения частоты внутренних/внешних сигналов
| Характеристики продукта | SGP2102S | SGP2105S | SGP2110S | SGP2112S |
| Диапазон частот синусоидальной волны | 0 Гц-2 МГц | 0 Гц-5 МГц | 0 Гц-10 МГц | 0 Гц-12 МГц |
| Частотный диапазон квадратных волн | 0 Гц-2 МГц | 0 Гц-5 МГц | 0 Гц-5 МГц | 0 Гц-5 МГц |
| Треугольная волна Частотный диапазон | 0 Гц-2 МГц | 0 Гц-5 МГц | 0 Гц-5 МГц | 0 Гц-5 МГц |
| Частотный диапазон других сигналов | 0 Гц-2 МГц | 0 Гц-5 МГц | 0 Гц-5 МГц | 0 Гц-5 МГц |
| Параметры выходного сигнала | |
| Выходной канал | |
| Выходной сигнал | Синусоидальная волна, квадратная волна (регулируемый Рабочий цикл), треугольная волна, импульсная волна, ступенчатая волна, восходящая зубная волна, падающая зубная волна |
| Амплитуда выхода | ≥20ВП-п(Без нагрузки) |
| Выходное сопротивление | 50 Ом ± 10% |
| Смещение постоянного тока | ± 10 В |
| Разрешение частоты | 0,01 Гц (10 МГц) |
| Точность частоты | ± 5 × 10-6 |
| Стабильность частоты | ± 2 × 10-6/3 часа |
| Искажение синусоидальной волны | ≤ 0.8%(Частота сравнения1 кГц) |
| Линейность треугольной волны | ≥ 98%(0,01Гц ~ 10КГц) |
| Квадратный подъем волны и время осени | ≤ 100 нс |
| Диапазон рабочего цикла квадратной волны | 1% ~ 99% |
| TTLВыход | |
| Амплитуда | > 3Vp-p |
| Разветвитель коэффициент | > 20 TTLНагрузка |
| Уровень TTLВремя подъема и падения | ≤ 20 нс |
| Функция счетчика частоты | |
| Диапазон подсчета | 0-4294967295 |
| Частотный диапазон | 1 Гц ~ 60 МГц |
| Входная амплитуда | 1Vp-p ~ 20Vp-p |
| Функция сканирования | |
| Режим сканирования | Линейное сканирование и логарифмическое сканирование |
| Частотный диапазон | Любая настройка начальной точки и конечной точки |
| Диапазон частотного сканирования | М1Предустановленная частота~ М2Предустановленная частота |
| Скорость сканирования | 1s ~ 999s/Шаговый |
| Другие особенности | |
| Режим отображения | LCD1602Жидкокристаллический дисплей на английском языке |
| Функция хранения и передачи | M0-M19(M0:Передислокация по умолчанию) |
| В Размеры» | 120Мм(Длинный) ×70Мм(Ширина) ×30Мм(Высокая) |
| Вес | |
| Функция подсказки зуммера | Можно включить или выключить через настройки программы |
| Производственный процесс | СтолТехнология поверхностного монтажа, крупномасштабная интегральная схема,Высокая надежность и длительный срок службы |
| Рабочие характеристики | Все основные операции |
| Условия окружающей среды | Температура:0 ~ 40 ℃Влажность:Флуоресцентный80% |
| Широкий диапазон электропитания | DC14V-DC35V |
1,SGP2100S1 хост генератора сигнала
2,Q9Линия зажимаАртикул 1
3,Источник питания (Опционально)1
