Описание приемника:

1. Рабочее напряжение: 12 В постоянного тока
2. Ток нагрузки: 10А
3. Мощность нагрузки: 2200 Вт
4. Ток покоя: 8 мА
5, Рабочая частота: 433 МГц,
6. Чувствительность приема: -105 дБм
7, отклонение частоты: ± 0,2 МГц
8. Метод кодирования: тип обучения
9. Режим работы: бег, самоблокировка, блокировка
10. Метод модуляции: ASK
11, расстояние дистанционного управления: 100 м (дикий)
12. Размер PCBA: 32 мм * 35 мм * 18 мм

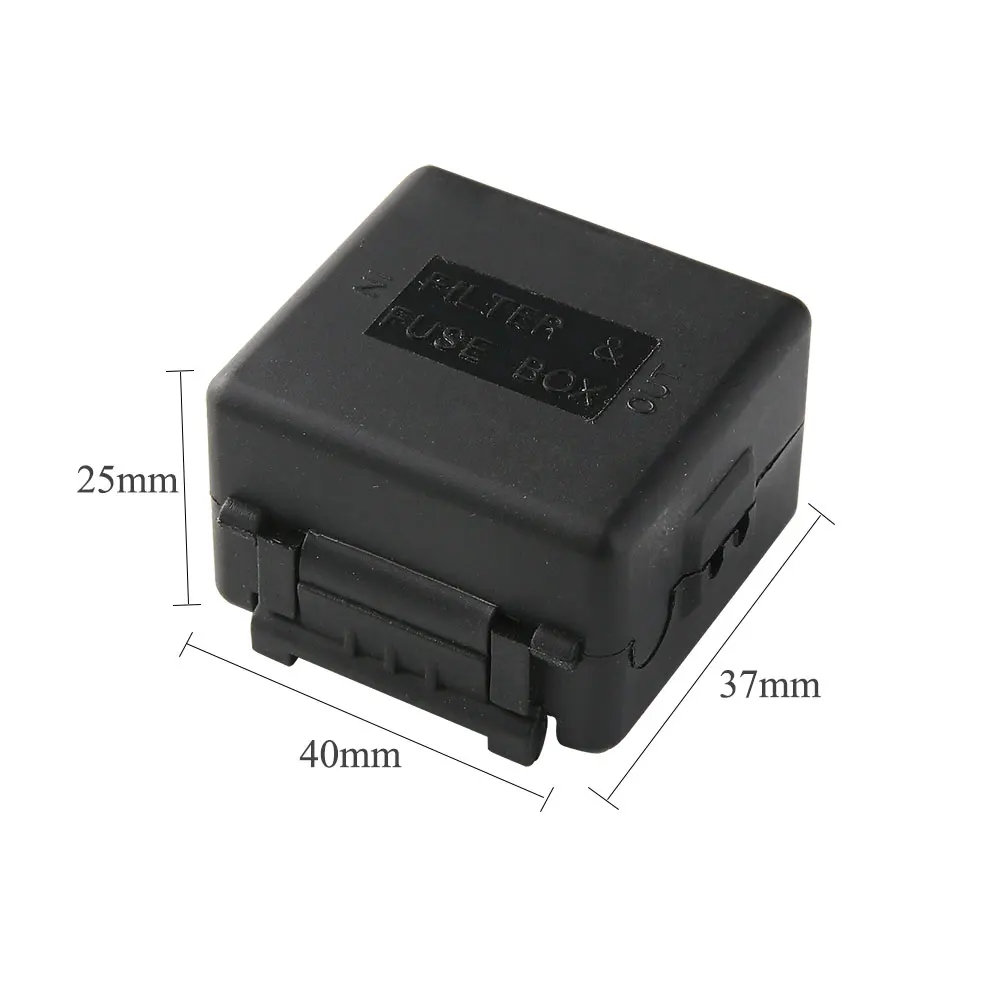

13, Размер корпуса: 40 мм * 40 мм * 25 мм

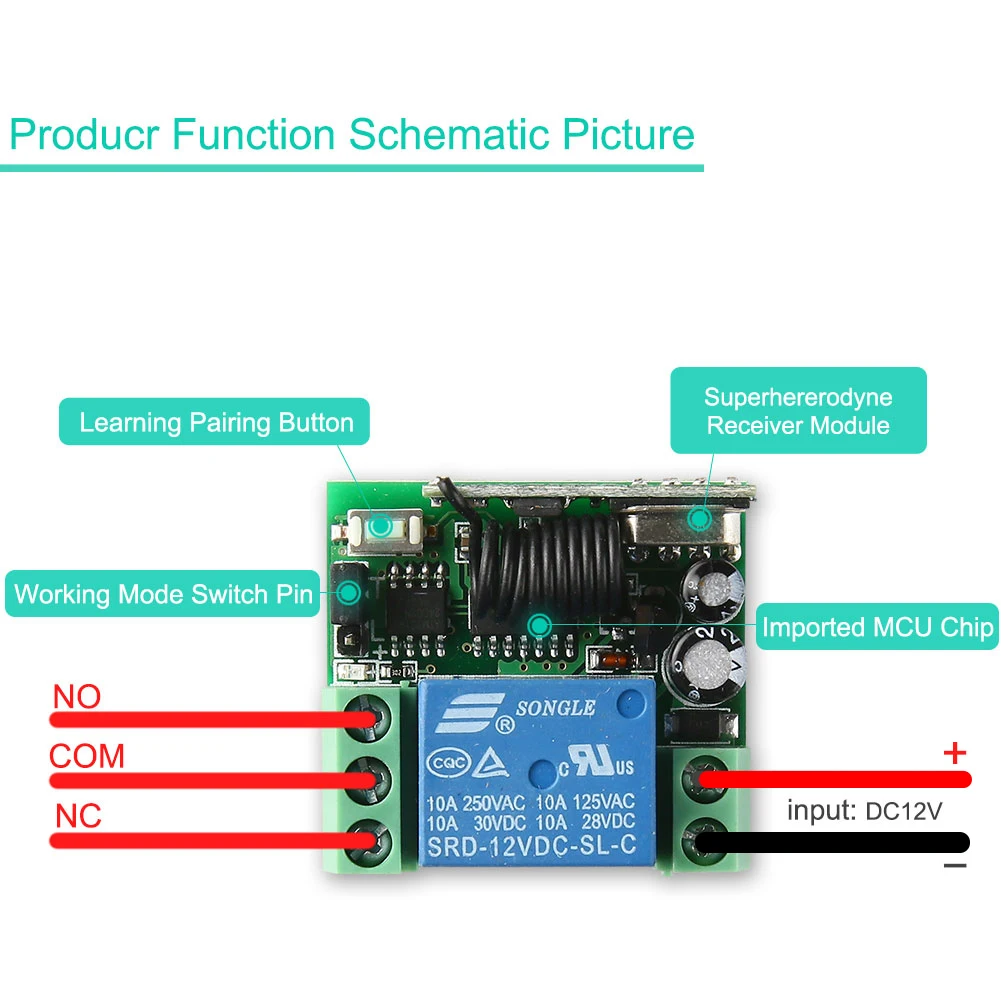

Выбор функций:

1. Установите на выход пробежки: Снимите колпачок перемычки на плате.
2. Установите в качестве самоблокирующегося выхода: укоротите «T» и средний контакт с перемычкой на плате.
3. Установите выход блокировки: Используйте колпачок перемычки на плате, чтобы закоротить «L» и средний контакт.
Научитесь кодировать. (Примечание «обучающий код» означает «соответствие»):
1. Питание от печатной платы Светодиодный светильник па.
2. Нажмите кнопку на плате PCBA. После того, светодиодный погаснет, отпустите кнопку.
3. Нажмите любую кнопку на пульте, светодиодный мигнет.
4. Код обучения в порядке.
Чистый исходный код:
1. Питание от печатной платы Светодиодный светильник па.
2. Нажмите кнопку на плате PCBA и не отпустите ее.
3. После просмотра светодиода отпустите кнопку.
4, очистить ок.

Объяснение выходного режима:

1. Самоблокировка/Переключение: нажмите на пульте дистанционного управления «A» один раз, чтобы потянуть реле. Снова нажмите кнопку «A» на пульте дистанционного управления, и реле выключится.
2. Блокировка/Фиксация: нажмите кнопку «A» на пульте дистанционного управления, и реле потянет. Нажмите кнопку «B» на пульте дистанционного управления, реле выключится.
3. Бег/Мгновенный: нажмите кнопку «A» на пульте дистанционного управления, реле тянет, отпустите кнопку «A» на пульте дистанционного управления, реле отключается. Если вы продолжите нажимать на него, реле будет продолжать тянуть, пока вы не отпустите кнопку «A» на пульте дистанционного управления.
